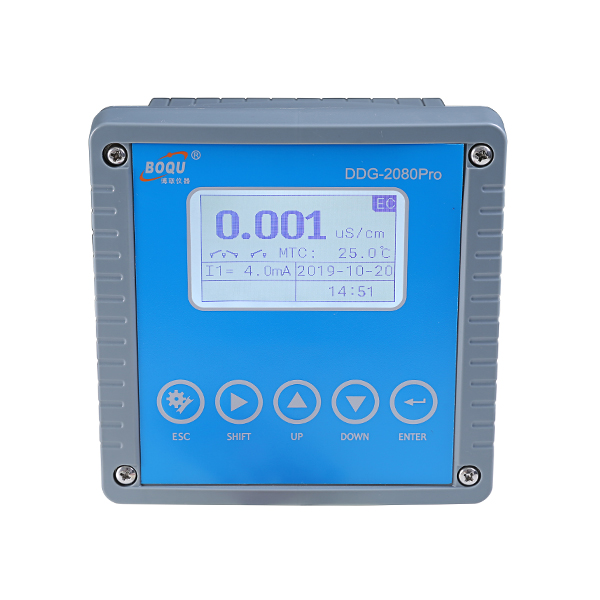

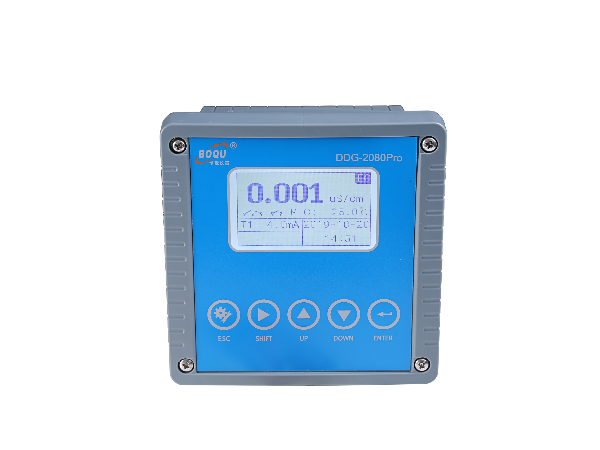

ONLINE CONDUCTIVITY AUTOMATIC ANALYZER

DDG-2080Pro 电导率在线自动分析仪

面向工业水质在线监测的智能分析仪表，支持电导率、TDS、盐度、电阻率及温度的在线测量与显示。

配备两路4–20mA输出、RS485 Modbus RTU通讯及三路继电器输出，支持历史数据查询和测量波形显示。

电导率范围
0.00uS/cm–2000000.00uS/cm

模拟输出
两路4–20mA

数字通讯
RS485 Modbus RTU

防护等级
IP65

TECHNICAL SPECIFICATIONS

产品技术规格

产品型号 / 类型	DDG-2080Pro / 电导率在线自动分析仪
外壳 / 尺寸 / 重量	ABS塑料 / 144×144×104mm / 0.9kg
电源 / 功耗	100–240V~1.0A，50–60Hz（可选24V⎓1.0A）/ 4W
测量范围	电导率0.00uS/cm–2000000.00uS/cm（0.00mS/cm–2000.00mS/cm）；盐度0.00–80.00ppt；TDS 0.00–130000.00mg/L；电阻率0.00–20.00MΩ；温度-40.0–200.0℃。实际测量范围以配套传感器为准。
测量精度	±2%FS；温度±0.5℃
输出 / 通讯	两路4–20mA输出，RS485；Modbus RTU（RS485）
继电器	三路，最大负载5A/250V AC或5A/30V DC
数据功能	历史数据最大存储1000条，超量自动覆盖；支持波形显示
环境	工作-20–50℃、0%–95%RH（不凝结）；储存-40–70℃、0%–95%RH（不凝结）

MEASUREMENT & OUTPUT

01｜电极信号采集
仪表与配套电导率传感器连接，获取电导率及温度等测量信号。

02｜多参数显示
显示电导率、TDS、盐度、电阻率和温度等参数，便于现场查看。

03｜模拟与数字输出
两路4–20mA输出与RS485 Modbus RTU通讯，便于接入现场控制与数据采集系统。

04｜继电器输出
配置三路继电器输出，满足现场控制接口的配置需求。

OPERATION & DATA

LCD + 5按键
通过设置、选择、上下、确认五个按键完成参数设置和调整。

测量主界面
显示测量读数、单位、温度、日期时间、状态、4–20mA对应值、继电器状态和测量模式。

校准设置
通过校准菜单进入校准选单，完成仪表校准操作。

历史与波形
最大存储1000条历史记录，支持波形显示，便于历史数据追溯与运行趋势查看。

ELECTRODE OPTIONS

可根据被测介质、电导率范围、安装方式及项目要求配置相应电极。电极常数、量程、材质和电缆长度以正式选型确认文件为准。

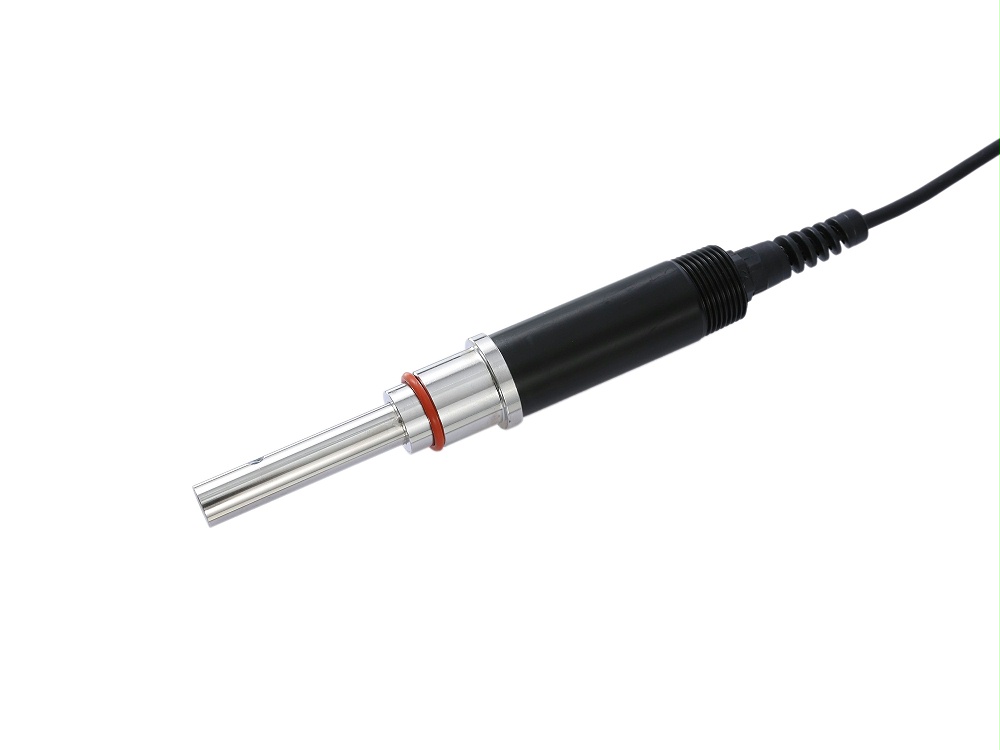

K=0.01 电导率电极
用于配套电极选型展示，适合低电导率测量应用。

K=0.1 电导率电极
用于配套电极选型展示，具体适用范围以选型确认文件为准。

K=1.0 电导率电极
用于配套电极选型展示，具体适用范围以选型确认文件为准。

APPLICATIONS & INSTALLATION

适用行业	广泛应用于火力发电、化工、冶金、环保、制药、生化、食品、自来水等工业水质在线监测场合。
安装方式	采用嵌入式安装，适配控制柜或仪表面板；安装尺寸及现场布置应与控制柜开孔和配套电极安装方式相匹配。
电极接线	支持两环式、四环式电导率电极接线；请依据配套电极型号及仪表端子定义进行连接。
通讯设置	采用RS485 Modbus RTU通讯，支持4800、9600、19200波特率，默认9600；串行数据格式为8N1，默认设备地址为2。
