INDUSTRIAL ONLINE pH / ORP TRANSMITTER

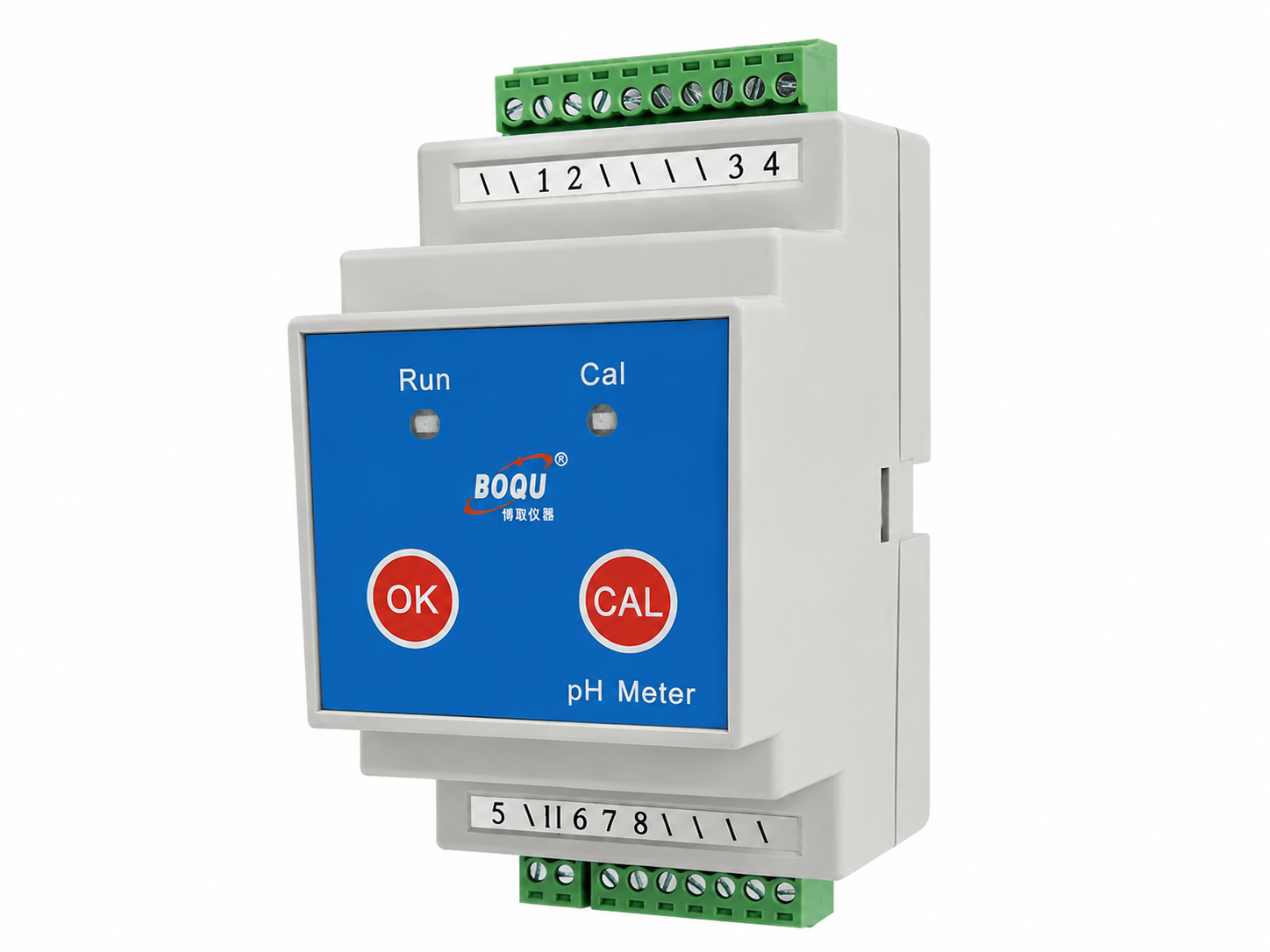

BD100 工业在线
pH/ORP 变送器
紧凑型工业变送器，用于 pH 与 ORP 值测量，提供温度补偿输入、4–20mA 输出和标准导轨安装。
BD100 适用于过程水质监测项目。通过 OK 与 CAL 双按键及 Run、Cal 指示灯完成测量模式、校准与运行状态操作。
查看技术规格
- 产品型号
- BD100
- 测量参数
- pH / ORP
- 输出信号
- 4–20mA
- 供电电源
- 24VDC
- 安装方式
- 35mm 导轨卡槽
- 工作温度
- 0–60℃
MEASUREMENT MODES
pH 与 ORP 测量，参数与校准各自清晰
同一变送器支持 pH 和 ORP 测量模式。pH 模式提供最多三点自动识别校准；ORP 测量模式不需要校准。
ORPORP 测量模式
- 测量范围
- -1000mV 至 +1000mV
- 测量精度
- ±1mV
- 校准方式
- ORP 测量模式不用校准
SYSTEM FEATURES
面向现场接入的紧凑型变送器
从信号输出、温度补偿到导轨安装，BD100 为单点 pH 或 ORP 测量提供简洁的接入方式。
实时温度补偿
内置温度补偿输入，可进行实时温度补偿；端子 7、8 为温度传感器温补接口。
4–20mA 模拟输出
端子 1、2 为 4–20mA 输出端子，便于接入模拟量采集与控制系统。
24VDC 供电
使用 24VDC 供电，允许 20–36VDC 输入，电源接口不区分正负极。
标准导轨安装
采用标准轨道 35mm 卡槽式安装，模块尺寸为 87mm × 52mm × 52mm。
OPERATION & INSTALLATION
双按键与状态指示，便于现场操作
短按 OK 键确认，长按 OK 键 3 秒可切换测量模式；短按 CAL 键进入校准。Run 指示工作状态，Cal 指示校准状态与测试模式切换。
OK 确认与模式切换
短按确认；长按 3 秒可切换 pH / ORP 测量模式。
pH 校准操作
短按进入校准；校准应由经过培训的人员执行，并等待数值稳定。
运行状态指示
Run 指示灯用于显示仪器工作状态。
电极安装要点
电极不能倒置或水平安装，应与水平方向保持 15 度倾斜角。
TECHNICAL SPECIFICATIONS
说明书已确认的技术规格
以下技术信息依据《BD100 产品说明书》产品规格表整理。参考配套电极及实际项目配置以正式选型确认文件为准。
| 产品名称 / 型号 | 工业在线 pH/ORP 变送器 / BD100 |
|---|---|
| 外壳 / 尺寸 / 重量 | ABS 塑料 / 87mm × 52mm × 52mm / 0.2kg |
| pH 测量范围 / 精度 | 0.00–14.00pH / ±0.02pH |
| ORP 测量范围 / 精度 | -1000mV 至 +1000mV / ±1mV |
| 温补 | 参考配套电极；温度传感器（温补）接口 |
| 对外输出 | 4–20mA |
| 供电电源 | 24VDC（20–36VDC，不区分正负极） |
| pH 校准 | 自动识别，最多三点：4.00、6.86、9.18 |
| 安装方式 | 标准轨道 35mm 卡槽式安装 |
| 工作条件 | 0–60℃；相对湿度小于 85%（不凝结） |
资料说明：内容依据《BD100 产品说明书》整理。说明书内容可能随产品升级更新，具体配置以正式确认文件为准。
