BOQU · 双通道过程模块

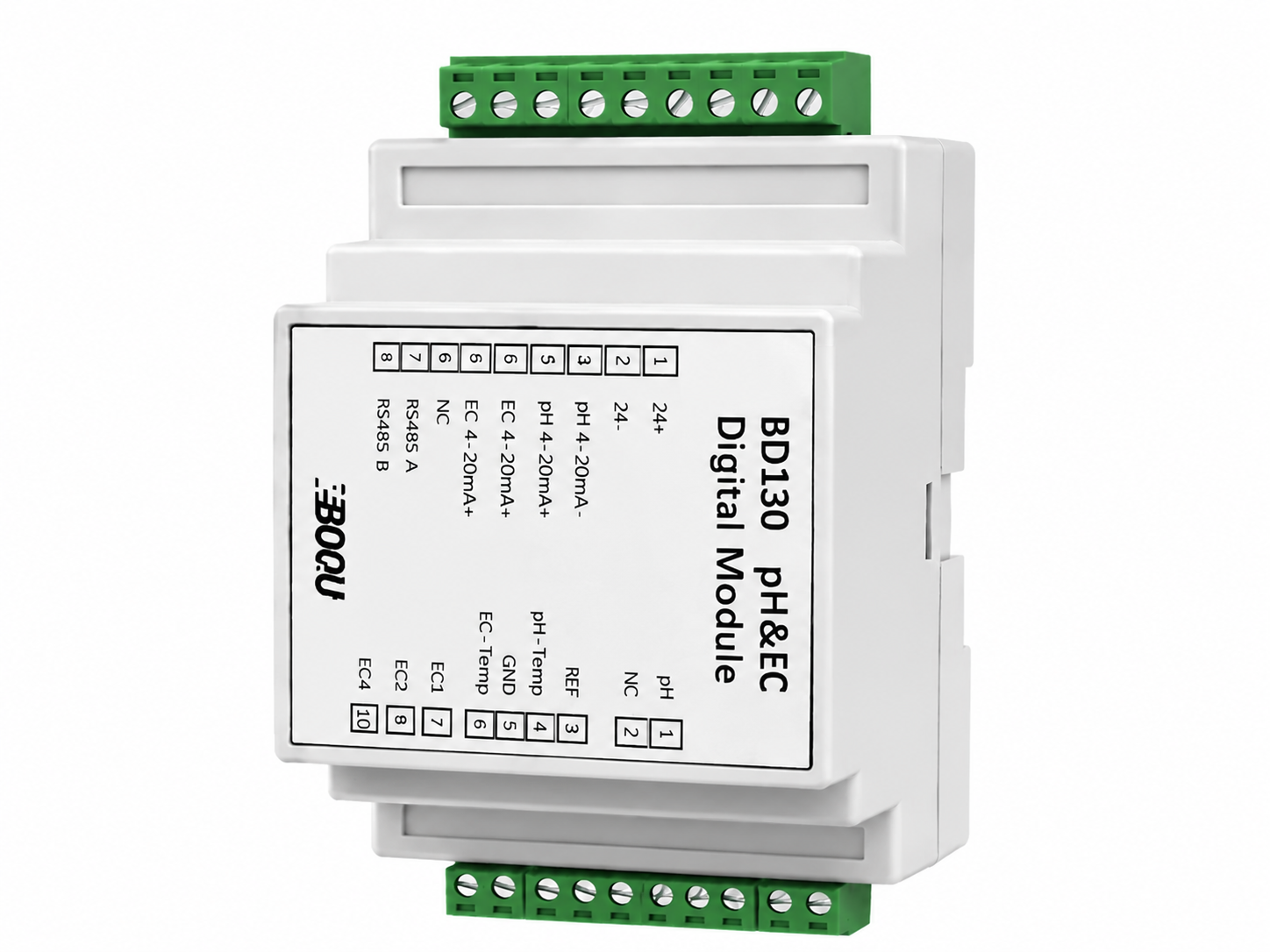

BD130在线pH电导率双通道变送器

双参数连续测量 · 两路模拟量输出 · PLC系统接入

BD130用于工业过程pH与电导率连续监测，提供稳定的过程信号输出和RS485 Modbus RTU通讯，便于接入PLC、DCS及上位机系统。

pH + EC双通道测量

2×4–20mA模拟量输出

RS485Modbus RTU

0.2kg轻量化模块

BUYER FIT

一台模块，完成双参数与电极配置

BD130适合把pH与电导率测量信号接入控制系统的连续监测点位；关键不只在变送器本体，更在于电极是否与介质、量程、温度和安装条件匹配。

pH/EC双通道

用于pH与电导率连续测量，也可按需切换至ORP/EC模式。

温度补偿输入

支持温补输入；应同步确认温补类型和电极电缆配置。

过程信号接入

两路4–20mA与RS485 Modbus RTU满足常用PLC、DCS接入。

报价边界清晰

电极、安装、输出量程和通讯参数随现场工况确认，避免配套错误。

MEASUREMENT & OUTPUT

从电极到控制系统的接入链路

先按介质确定电极和温补条件，再完成BD130模式、输出和通讯设置，最后以稳定测量值和控制系统读数作为验收依据。

选择电极

按pH/EC或ORP/EC模式及介质条件选择相应电极。

接入BD130

确认电极、温补和端子接线，设置仪表工作模式。

设定输出

将两路4–20mA匹配现场控制区间，最大负载500Ω。

通讯验收

通过RS485 Modbus RTU接入PLC、DCS或上位机并核对数据。

SPECIFICATION

BD130技术规格

测量与性能

pH测量范围	0–14pH
电导率测量范围	0.00–2000.00mS/cm
温度测量范围	0–65℃
测量精度	±0.1pH；±1%；±0.5℃
分辨率	0.01pH；1μS/cm；0.1℃

系统与结构

输出方式	两路4–20mA，一路RS485
通讯协议	Modbus RTU
模拟量最大负载	500Ω
供电	24V DC
尺寸/重量	107×52×58mm；0.2kg

ELECTRODE SELECTION

适用电极与选型建议

以下为BD130可配套的电极类型和报价确认重点。具体型号、材质、安装结构与电缆长度需以介质和现场条件为准。

pH/EC模式

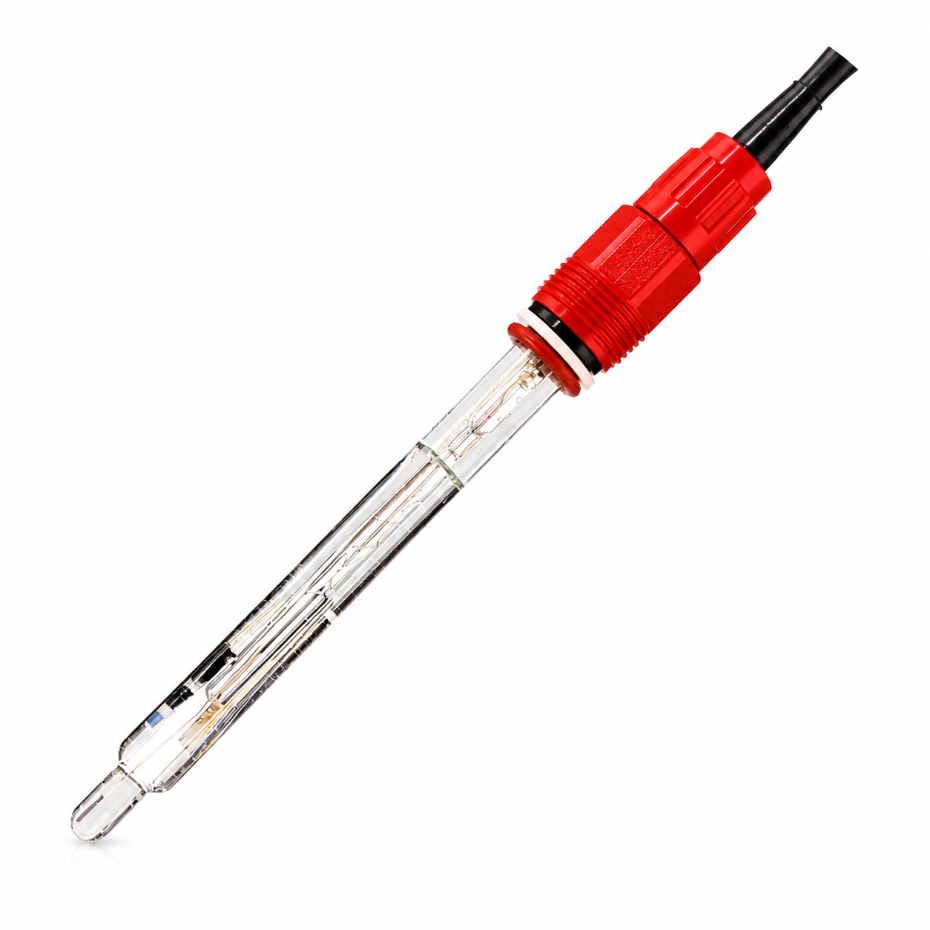

pH玻璃复合电极

适用于需要测量pH的常规工艺水、给排水或过程液体点位。

确认介质酸碱性、污染/悬浮物、温度和压力
确认普通球泡、平膜或其他敏感膜结构及安装形式
与BD130温补输入共同确认温补元件和电缆

pH/EC 或 ORP/EC模式

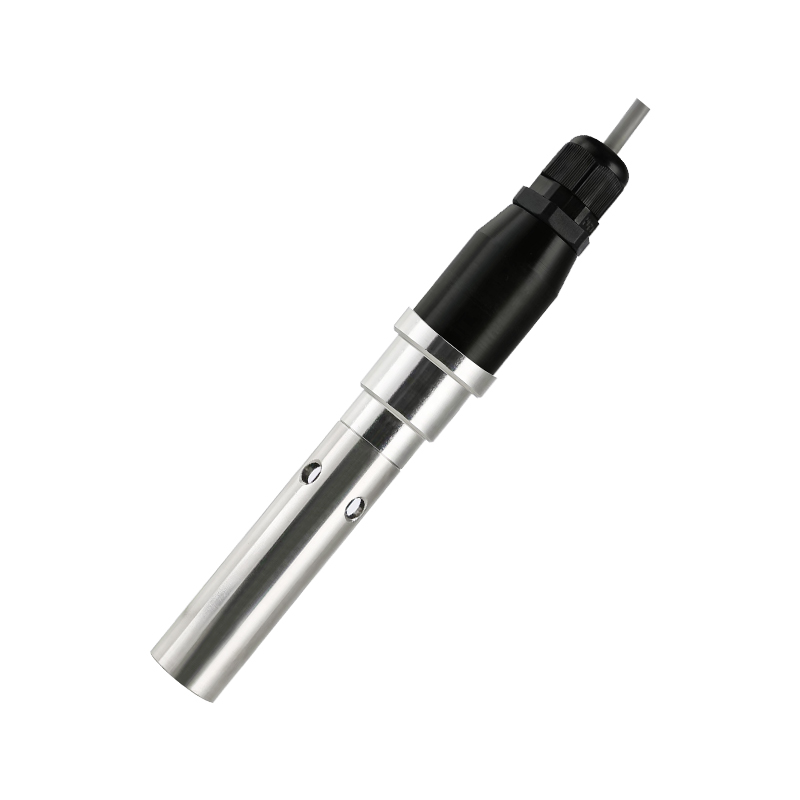

电导率电极

适用于与pH或ORP同步监测电导率的点位。

按实际电导率范围匹配电极常数与量程
确认介质温度、材质耐受性、安装接口和流速条件
确认温补类型；BD130可设置NTC30K、NTC10K、PT1000或NTC22K

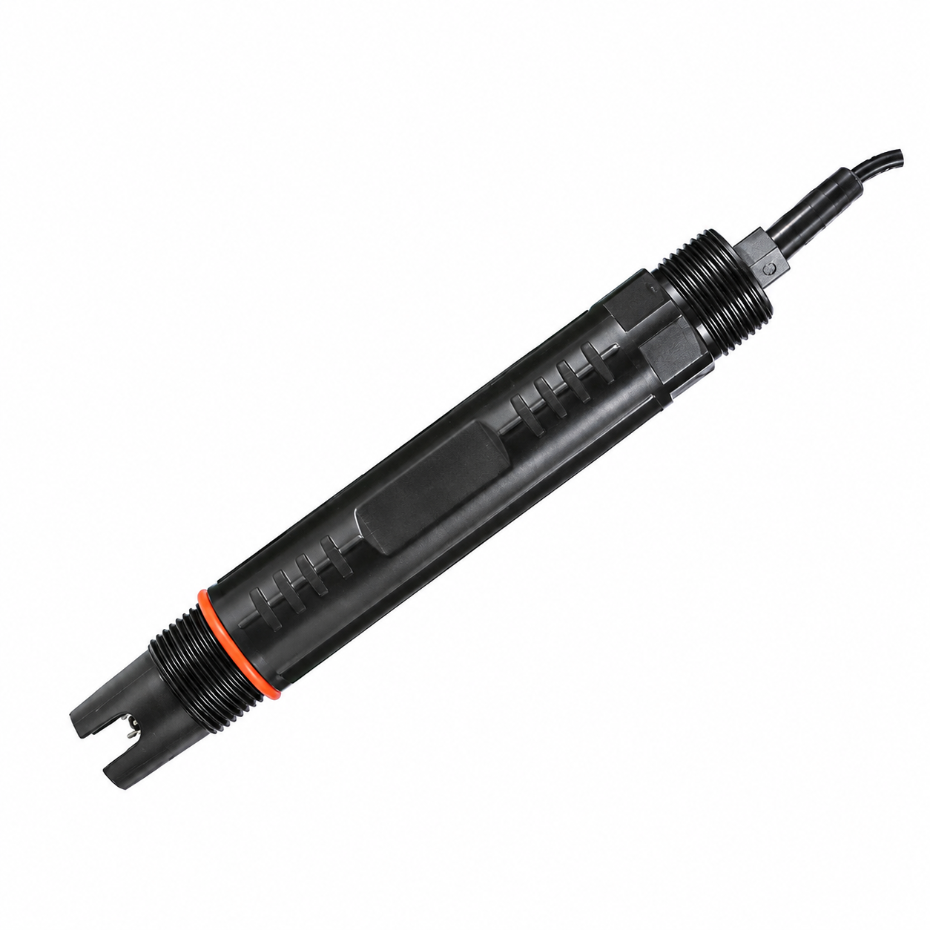

8083orp

仅ORP/EC模式

ORP电极

切换至ORP/EC模式时，用于氧化还原电位的连续监测。

确认介质氧化还原特性、温度、污染程度和安装条件
确认测量元件材质与参比结构需适应现场介质
与电导率电极共同组成ORP/EC双参数配置

QUOTATION INPUTS

询价前请准备这些电极信息

完整的电极工况信息能直接决定配套准确性、安装可行性与报价时效。

介质名称与成分

pH/EC正常值及峰值

温度、压力、流量

pH/EC或ORP/EC模式

温补类型与电缆长度

电极安装接口/空间

4–20mA量程与RS485要求

数量和计划交期

FAQ

选型与使用常见问题

1. BD130适用哪些电极？

pH/EC模式可配pH玻璃复合电极和电导率电极；ORP/EC模式可配ORP电极和电导率电极。实际型号按介质、温度、安装和接口确认。

2. 电导率电极如何选择？

先提供实际电导率正常值、峰值、温度、介质和安装接口，再确认电极常数、材质、温补类型和电缆长度。

3. ORP电极什么时候需要配置？

当项目采用ORP/EC模式且需监测氧化还原电位时配置ORP电极；不作为pH/EC模式下的标准替代项。

4. BD130支持哪些输出和通讯？

提供两路4–20mA和一路RS485，通讯协议为Modbus RTU；4–20mA最大负载为500Ω。

5. 是否支持温度补偿与校准？

仪表内置温度补偿输入。电导率支持标准液或已知浓度校准；pH支持一点、二点、三点校准；ORP支持校准。

6. 询价时需要提供什么信息？

请提供介质、量程、温度、压力或流量、配套电极和温补方式、安装条件、输出、通讯、数量和交期。

资料说明：BD130参数以产品说明书为依据；配套电极、温补、材质、安装和电缆配置应以正式选型确认文件为准。
