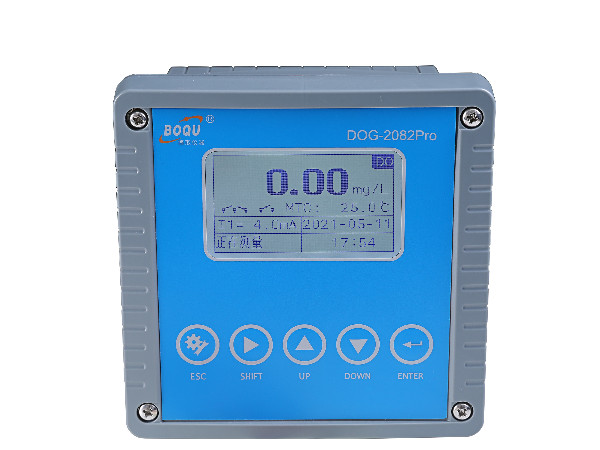

PPB TRACE DISSOLVED OXYGEN ANALYZER

DOG-2082Pro-L 微量溶解氧在线分析仪

面向ppb级微量溶解氧连续监测，搭配DOG-208F-L膜法微量溶解氧电极，适用于对低浓度氧含量和运行趋势有严格要求的工业水系统。

提供多档ppb/ppm显示、两路4–20mA、RS485 Modbus RTU、报警与清洗继电器，并支持历史数据存储和电脑导出。

微量电极范围
0–99.99µg/L

ppm测量范围
0–20mg/L

微量测量精度
1.5%F.S.或1µg/L

流通流量
5–15L/h

TRACE OXYGEN VALUE

面向低浓度氧含量测量

ppb级检测
针对微克每升级低浓度溶解氧信号进行测量和显示，满足工业水系统微量氧监测需求。

膜法流通测量
配套DOG-208F-L膜法电极，采用流通式安装，连续获取水样溶解氧与温度信号。

弱信号稳定采集
通过增强信号强度和降低噪声干扰，提高低浓度测量过程中的信号稳定性。

数据追溯
支持历史数据、历史曲线及USB连接电脑导出，便于趋势复核和运行记录管理。

ANALYZER SPECIFICATIONS

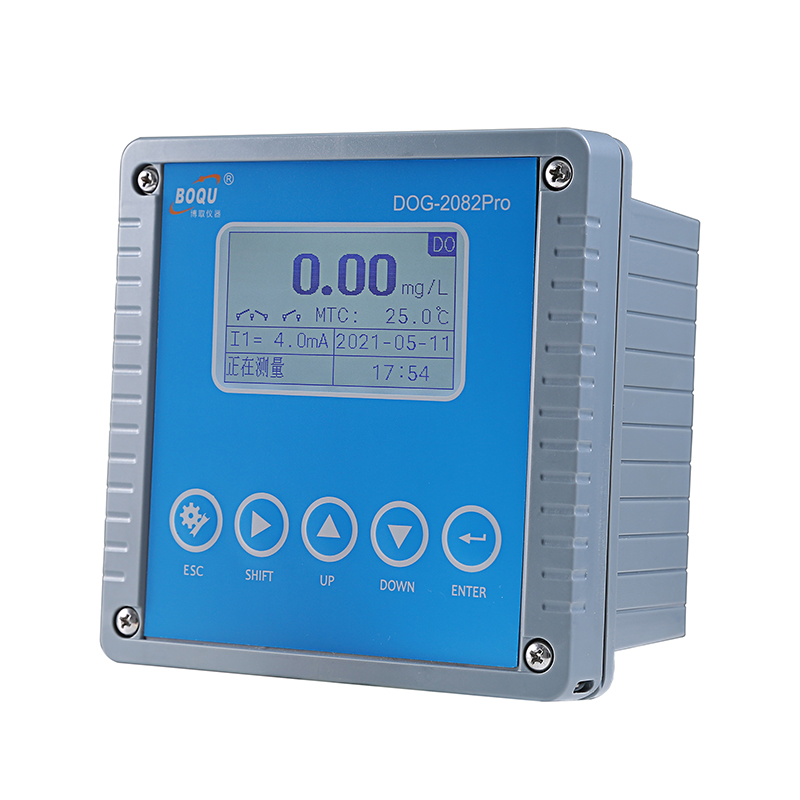

产品型号 / 名称	DOG-2082Pro-L / 微量溶解氧在线自动分析仪
外壳 / 尺寸 / 重量	ABS塑料 / 144×144×104mm / 0.9kg
电源 / 功耗	100–240VAC，50/60Hz，可选24VDC / 4W
ppb显示范围	0.00–99.99µg/L；100.0–999.9µg/L；1000–2000µg/L
ppm / 饱和度范围	1.00–20.00mg/L；0.0%–200.0%
温度显示范围	-30.0–130.0℃，实际范围以配套电极为准
测量精度	微量溶解氧±1.5%F.S.或±1µg/L（取大者）；饱和度±0.2%；温度±0.5℃
输出 / 通讯	两路4–20mA输出；RS485 Modbus RTU
继电器	高限报警、低限报警及清洗功能；触点最大负载5A/250V AC或5A/30V DC
数据功能	支持历史数据及波形显示；分钟记录最多410000条，可通过USB连接电脑并以CSV格式复制导出
语言 / 防护	简体中文、繁体中文、英文、俄文 / IP65

SENSOR SPECIFICATIONS

MEASUREMENT & DATA

01｜稳定进样
水样通过流通式结构进入电极测量区域，建议保持5–15L/h稳定流量。

02｜ppb/ppm显示
仪表根据浓度自动显示对应ppb或ppm量程，同时显示温度、输出和继电器状态。

03｜控制系统输出
两路4–20mA与RS485 Modbus RTU可将数据传输至PLC、DCS或数据采集系统。

04｜记录与导出
历史记录间隔可设置，通过USB连接电脑查看或复制导出CSV数据。

CALIBRATION & CONTROL

零点校准	可将电极置于无氧水溶液或高纯氮气环境中进行零点校准。
饱和校准	可将电极竖直放置于空气或饱和溶氧水中，待读数稳定后进行饱和校准。
已知浓度校准	可根据第三方检测结果进行已知浓度校准；现场水样浓度建议在≤1000ppb时使用该方法。
校准温度	校准时温度必须低于50℃。
报警控制	支持高限、低限报警值、回差及延迟时间设置。
清洗控制	清洗继电器可设置清洗周期与清洗时间，配合现场清洗装置运行。

APPLICATIONS & INSTALLATION

电力行业	适用于电厂、电站等对微量溶解氧及运行趋势有监测要求的水系统。
电子与半导体	适用于电子、半导体行业低浓度溶解氧监测场合。
化工与食品	适用于化工循环水、冷却水以及食品加工等工业水质监测场合。
仪表安装	仪表采用嵌入式面板安装，适配控制柜或仪表面板。
电极安装	电极采用压紧流通式安装，应确保水样连续、流量稳定，避免气泡进入测量区域。
现场确认	应根据水样浓度、温度、压力、流量、电缆长度、清洗条件、供电和控制系统接口确认配置。
