BOQU · 双通道在线溶解氧分析

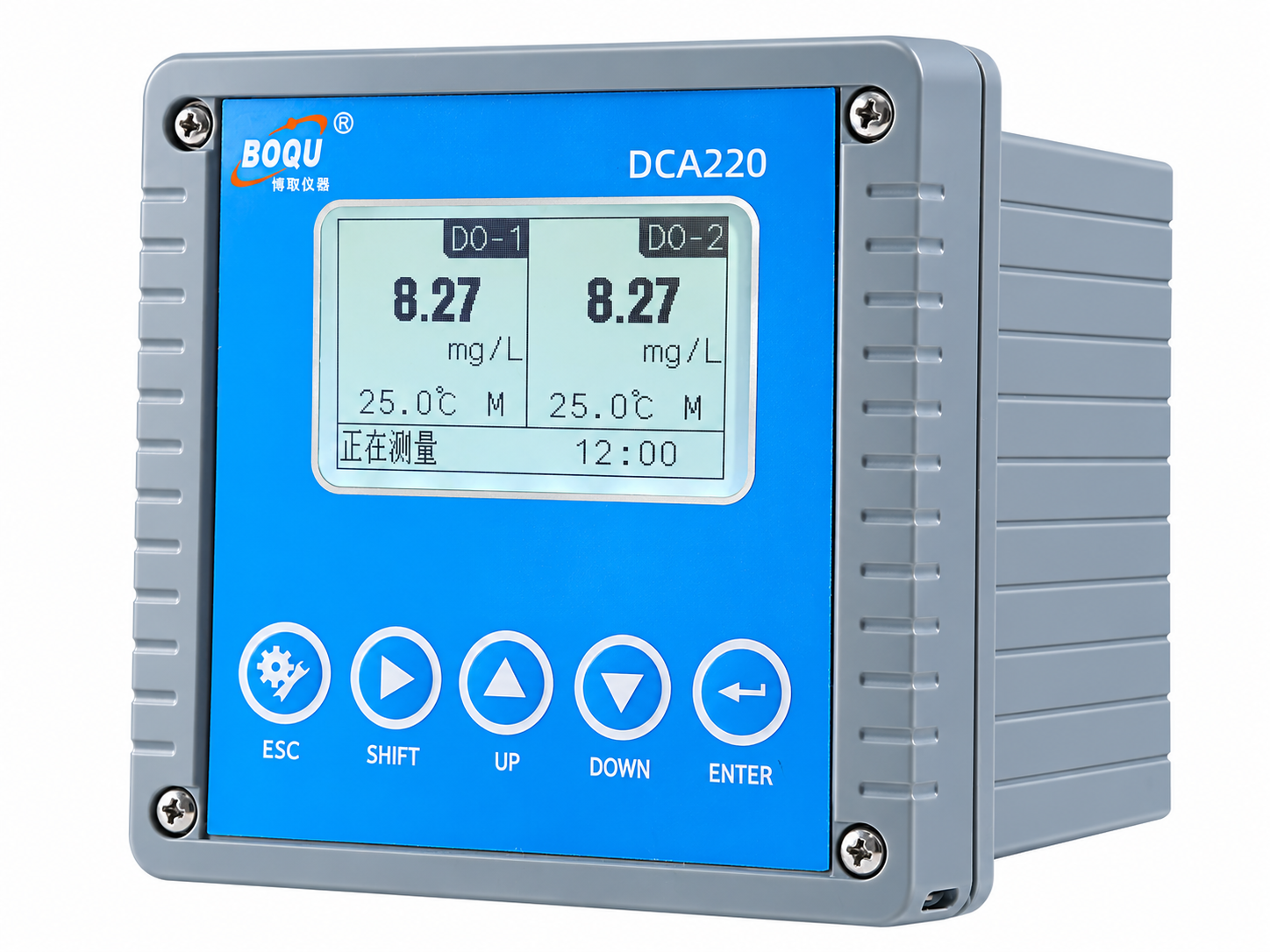

DCA220在线溶解氧双通道自动分析仪
双DO测点 · 2×4–20mA · RS485系统接入
一台仪表接入DO-1与DO-2两路模拟溶解氧传感器，适用于工业水处理中的双测点集中显示、报警、记录与数据接入。
DO-1 / DO-2双通道测量
2×4–20mA模拟量输出
RS485Modbus RTU
IP65防护等级
两个DO测点，一台仪表集中管理
适合需要同时查看两个溶解氧点位，并将数据传给PLC或上位机的工业过程。
输出灵活映射
两路4–20mA可分别选择DO-1、DO-1温度、DO-2或DO-2温度作为输出项。
记录与报警
支持数据、开关机和校准记录；继电器用于上下限报警和清洗泵控制。
技术参数
仪表显示范围用于界面和系统配置，实际可测范围由配套电极决定。
测量与输出
| 测量通道 | DO-1 / DO-2 |
|---|---|
| 仪表显示范围 | 0.00–50.00 mg/L；0–50000 μg/L；0.0%–500.0%；-30.0–130.0 ℃ |
| 测量精度 | 溶解氧±0.1 mg/L、±0.2%；温度±0.5 ℃ |
| 模拟量输出 | 2×4–20 mA |
| 数字通讯 | RS485 / Modbus RTU |
| 继电器 | 报警继电器1/2；清洗泵继电器3 |
| 温度补偿 | NTC30k、NTC22k、NTC10k、Pt1000、NTC2.252k |
仪表与环境
| 供电 | 100–240 V AC 50/60 Hz；24 V DC可选 |
|---|---|
| 功耗 | 4 W |
| 尺寸/重量 | 144×144×104 mm；0.9 kg |
| 开孔尺寸 | 138（0至+1）×138（0至+1）mm |
| 外壳材质 | ABS塑料 |
| 防护等级 | IP65 |
| 工作环境 | -20–50 ℃；≤95%RH无凝结；海拔≤2000 m |
量程边界：0–50mg/L为仪表显示范围，不代表每种配套电极都能覆盖该范围。报价前必须按实际测点选择电极。
从现场测量到控制系统
同时提供模拟量、数字通讯、继电器和数据记录，选型时需对齐控制柜点表。
4–20mA输出
两路通道可分别映射任一DO或温度数据，并可设置量程与报警电流。
RS485 / Modbus
支持4800、9600、19200bps，8N1，功能码03，默认设备地址99。
USB数据导出
小时、分钟、开关机和校准记录可复制导出为CSV；USB连接期间暂停存储。
安装方式与预留尺寸
仪表采用面板嵌入式安装；电极安装需结合测点位置、压力和维护空间确认。

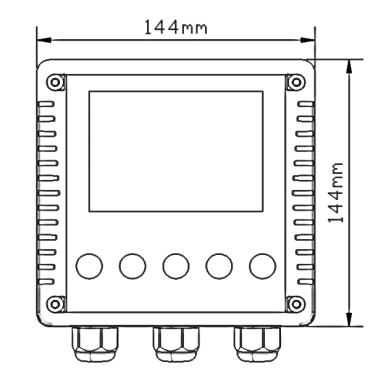

仪表外形：144×144mm，深度104mm。
面板开孔：138（0至+1）×138（0至+1）mm。

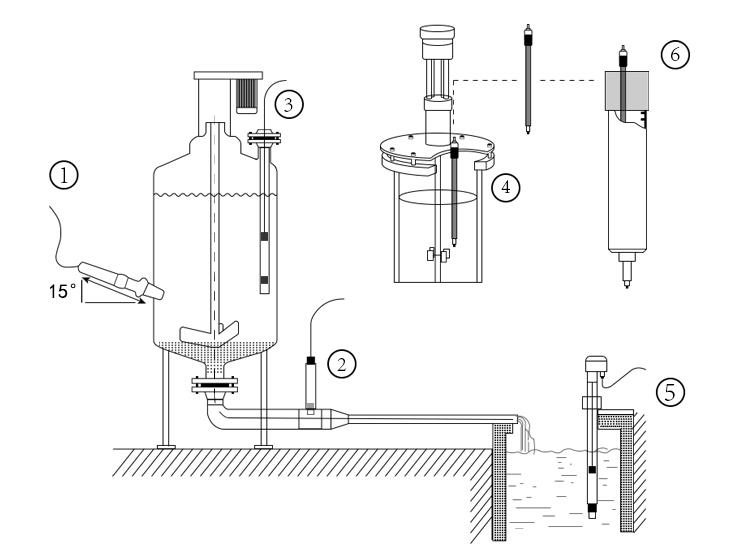

电极可采用侧壁式安装、管道式安装、顶部法兰式安装、顶插式安装、沉入式安装或流通式安装。
安装要点：
- 电极不能倒置或水平安装，应与水平方向倾斜至少15°。
- 管道式和沉入式安装需做好防水密封；安装后拧紧格兰头，维持IP65防护。
- 仪器安装和接线应由专业人员完成，接线或维修前必须断电。
选购配套电极
当前资料确认一款DOG-209FA模拟溶解氧电极；如需其他量程或工况，需另行选型。
DOG-209FA 溶解氧电极
| 测量范围 | 0.00–20.00 mg/L |
|---|---|
| 温度范围 | 0.0–60.0 ℃ |
| 测量精度 | 3%；温度±0.5 ℃ |
| 耐压 | 0.06 MPa |
| 极化时间 | 6小时 |
选型前核对：介质、溶解氧范围、温度、压力、流速、安装方式、电缆长度与维护条件。
把两个测点说清，让配置和报价一次对齐
测量与电极
- 测点1/2：介质、正常值、峰值、温度、压力和流速。
- 电极：型号、量程、安装方式、电缆长度和温度补偿。
- 维护：校准周期、清洗泵、拆装空间和备件。
仪表与系统
- 供电：100–240V AC或24V DC选项。
- 信号：两路4–20mA映射项与量程，RS485地址与波特率。
- 项目：控制柜开孔、数量、交付地点和计划投运时间。
常见问题
1. DCA220能否同时测量两个溶解氧点位？
可以。仪表提供DO-1与DO-2两组测量及温度接线端子，实际测量范围与工况由两路配套电极决定。
2. 两路4–20mA可以输出哪些数据？
每路均可从DO-1溶解氧、DO-1温度、DO-2溶解氧或DO-2温度中选择，需在项目组态时明确映射范围。
3. DCA220如何接入PLC或上位机？
可通过RS485/Modbus RTU连接，支持4800、9600和19200bps，默认9600bps；设备地址1–247，默认99。
4. 选购DOG-209FA时需核对什么？
DOG-209FA量程0–20mg/L，温度0–60℃，耐压0.06MPa，极化时间6小时。选型还需核对介质、压力、安装方式和线缆长度。
5. 电极可以水平安装吗？
不可以。电极不能倒置或水平安装，与水平方向应倾斜至少15°。
6. 询价时需要提供哪些信息？
请提供两个测点的介质、量程、温度、压力、流速、安装方式、电极型号与线缆长度、供电、输出映射、RS485、继电器、数量和投运时间。
仪表显示范围不等于配套电极的实际测量范围；电极量程、耐压、安装、线缆与输出配置请在订货前完成技术确认。
