多量程过程监测，一台仪表覆盖多种电导率应用
支持电导率、盐度、TDS、电阻率、温度与 W/HF 显示，可根据介质范围配置 K=0.01、0.1、1.0、10.0 或 30.0 电极。
两路 4–20mA、一路 RS485 Modbus RTU 与两路继电器，便于接入 PLC 或现场控制系统。
APPLICATION FIT
ECG-2090Pro 适用于从低电导纯水到较高电导过程液体的在线监测。不同场景的核心差异，在于电极常数、材质、温度与安装方式。
用于纯水制备及相关水汽过程的电导率或电阻率趋势监测，低电导工况需重点确认电极常数与安装条件。
适配化工、冶金和环保过程液体的电导率、盐度或 TDS 在线监测，高电导介质应同步确认电极材质与耐受条件。
面向制药、生化、食品与自来水过程，提供现场显示、标准信号输出和 PLC 通讯接入。
实际测量范围取决于配套电极。形成正式配置前，应同时确认介质名称、过程温度、正常值、峰值、电极常数、材质及安装方式。
MEASUREMENT PRINCIPLE
电极将过程液体的电导响应传送至仪表，经温度补偿和参数换算后完成显示、输出与控制联动。
根据介质范围选择对应电极常数、材质与安装方式，由电极感知介质电导响应。
仪表接收电极信号与温度信号，并显示当前测量值、单位和运行状态。
通过 ATC 或 MTC 进行温度补偿，并按功能显示电导率、盐度、TDS、电阻率或 W/HF。
两路 4–20mA、RS485 Modbus RTU 与两路继电器接入 PLC 或现场控制系统。
PERFORMANCE & DATA
总量程用于描述仪表平台能力，实际测量范围须与所选电极常数对应。
| K=0.01 | 0.01–20 μS/cm |
|---|---|
| K=0.1 | 0.1–200 μS/cm |
| K=1.0 | 1.0–2000 μS/cm |
| K=10.0 | 10–20000 μS/cm |
| K=30.0 | 10–100 mS/cm |
| 显示模式 | 电导率、盐度、TDS、电阻率、温度、W/HF |
| 温度补偿 | 自动温度补偿 ATC、手动温度补偿 MTC |

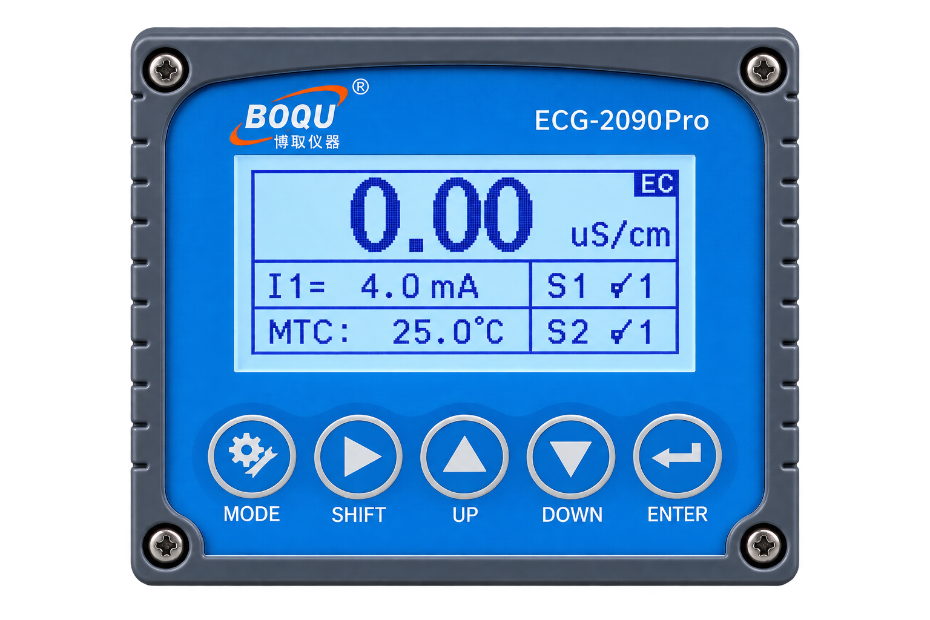

| 产品型号 | ECG-2090Pro 在线电导率分析仪 |
|---|---|
| 信号输出 | 两路 4–20mA，一路 RS485 |
| 继电器 | 两路，最大 5A/250V AC 或 5A/30V DC |
| 供电 / 功耗 | 100–240V AC 50/60Hz（可选 24V）；4W |
| 尺寸 / 重量 | 98.2×98.2×128.3mm；0.9kg |
| 外壳 / 防护 | ABS 塑料；IP65 |
| 工作环境 | −20–50℃；≤95%RH，无凝结 |
| 储存环境 | −40–70℃；≤95%RH，无凝结 |
OPERATION & CALIBRATION
现场运行关注显示、信号与控制；调试维护关注温度补偿和校准方式，两类工作应由对应人员按项目要求执行。

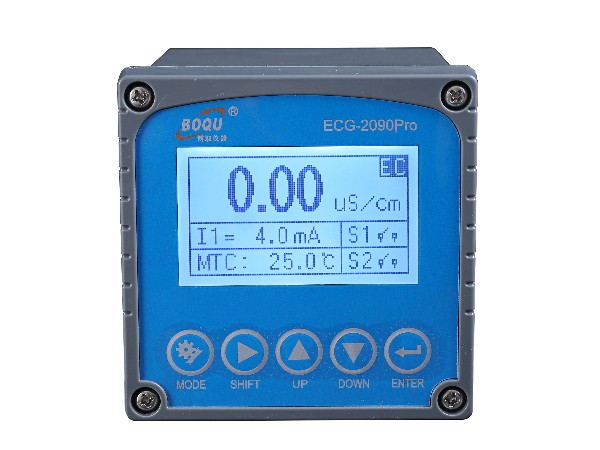

显示测量值、单位、温度补偿、输出及继电器状态。
通道 1 输出测量参数，通道 2 输出温度信号。
采用 Modbus RTU 协议，可与 PLC 等设备通讯。
用于现场报警或控制联动，负载按额定值配置。
连接温度探头后进行自动温度补偿。
未连接温度探头时设置手动温度补偿。
可依据已知电导率条件执行校准。
支持电导率标准液校准；校准由经过培训的人员执行。
INSTALLATION RHYTHM
先确定仪表与电极位置，再完成密封、供电、信号接线和校准联调，避免现场二次返工。
仪表支持嵌入式安装、配挂板的壁挂安装和管道安装。
电极可采用侧壁、管道、顶部法兰、顶插、沉入或流通式安装，并做好螺纹密封。
按铭牌确认 100–240V AC 或 24V 版本，并完成电流、RS485 与继电器接线。
完成量程、电极常数、温度补偿、校准与 PLC 通讯检查后投入运行。
SELECTION CHECKLIST
信息越完整，电极、安装附件、供电和输出配置越容易一次匹配，减少技术往返和现场变更。
量程、单位、电极常数、材质、温度补偿和安装方式应按介质条件进行正式选型确认。
FAQ
可显示电导率、盐度、TDS、电阻率、温度及 W/HF，具体功能、量程和单位应结合配套电极确认。
先确认介质正常值、峰值、单位和温度，再在 K=0.01、0.1、1.0、10.0、30.0 中匹配；实际测量范围取决于配套电极。
提供两路 4–20mA 输出、一路 RS485 Modbus RTU 通讯和两路继电器。
支持 ATC 自动温度补偿与 MTC 手动温度补偿；未连接温度探头时可设置 MTC。
仪表支持嵌入式、壁挂式和管道式安装；电极支持侧壁、管道、顶部法兰、顶插、沉入和流通式安装。
