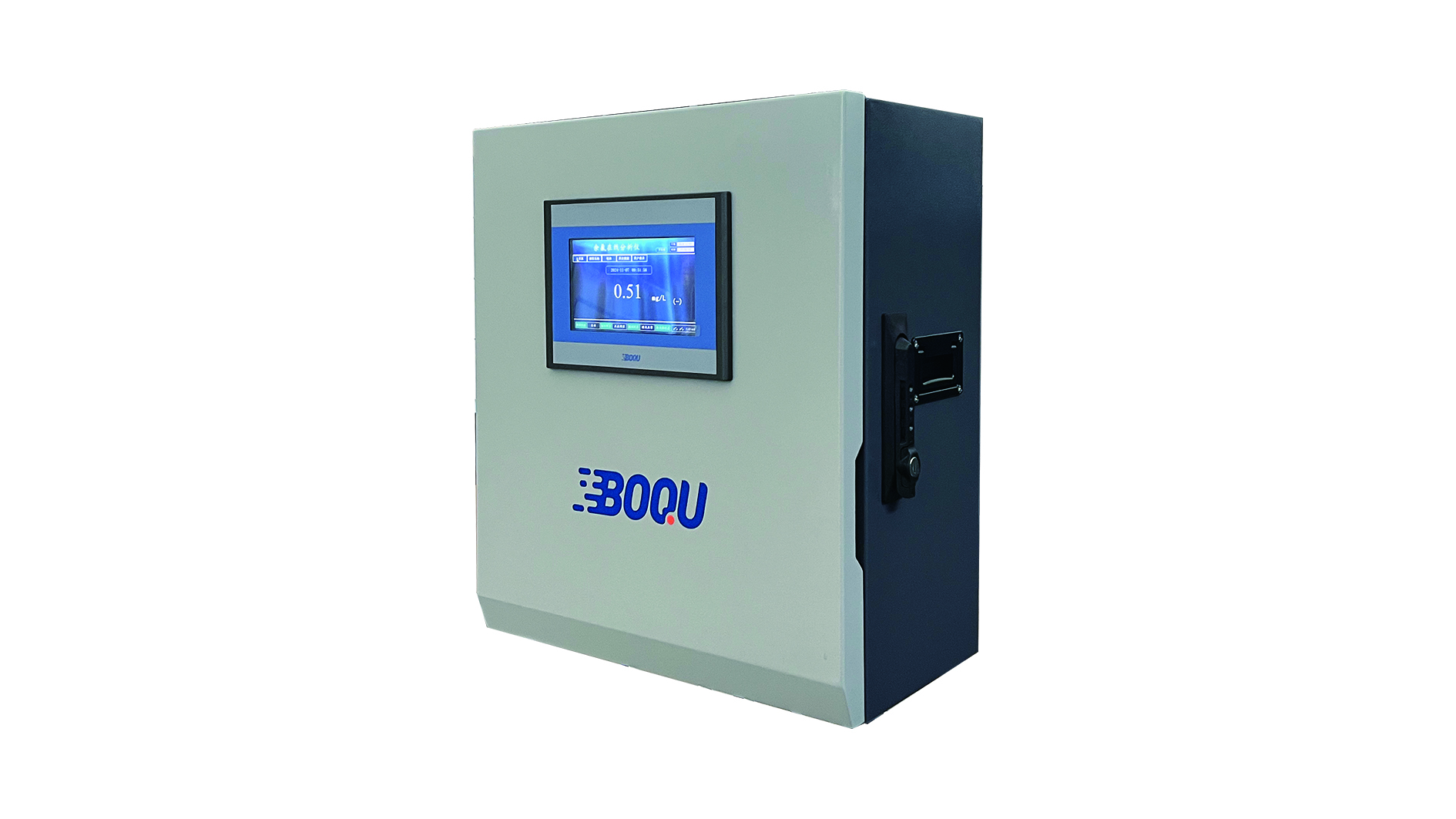

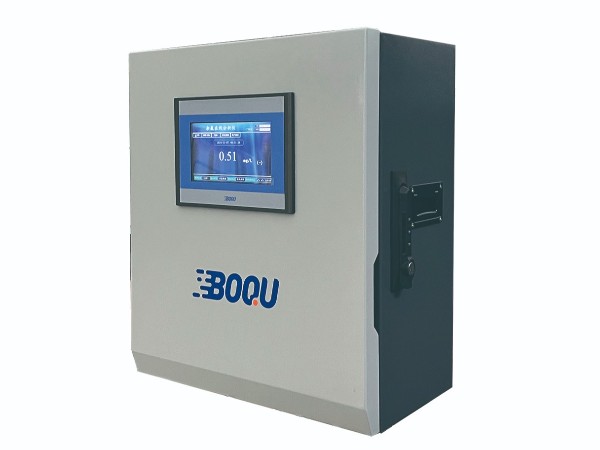

DPD RESIDUAL CHLORINE ONLINE ANALYZER

CLG-6059DPD 余氯在线分析仪

采用 DPD 比色法在线自动检测余氯浓度，适用于加氯消毒过程及饮用水管网余氯监测。

支持自动加试剂比色测量、自动校准、历史与校准记录、U 盘导出。

量程
0.00–10.00mg/L

显示
4.3寸触摸屏

通讯
RS485 Modbus RTU

输出
4–20mA + 2继电器

TECHNICAL SPECIFICATIONS

说明书已确认的技术规格

型号 / 方法	CLG-6059DPD / DPD 比色法
量程 / 分辨率	0.00–10.00mg/L（ppm）/ 0.01mg/L
精度	0–5mg/L：±5%测量值或±0.03mg/L取大值；5–10mg/L：±10%测量值
电源	100–240V AC，50/60Hz
模拟/数字输出	4–20mA（最大500Ω）/ RS485 Modbus RTU
报警输出	2个继电器触点，高/低报警点，5A/250VAC或5A/30VDC
数据	数据存储，支持U盘导出
测量时间 / 间隔	约180秒 / 120–86400秒可设置
尺寸 / 重量	500×400×200mm / 6.5kg（不含试剂）
运行条件	样品流速250–1200mL/min；进样口压力约1bar（≤1.2bar）；样品温度5–40℃

MEASUREMENT PROCESS

01｜取样
仪表按设定周期引入水样；建议样品流速 250–1200mL/min，进样压力约 1bar。

02｜加试剂比色
系统自动加入 DPD 试剂并进行比色检测，输出余氯浓度结果。

03｜周期测量
单次测量约 180 秒；测量间隔可在 120–86400 秒内设置。

04｜传输与报警
结果可通过 4–20mA、RS485 Modbus RTU 上传；两路继电器可作高/低限报警。

DATA & OPERATION

4.3 寸触摸屏
用于现场查看测量数据及进行参数设置。

自动测量与校准
说明书列有自动测量、自动校准功能，便于按周期运行。

记录可追溯
支持历史数据及校准记录查询，为日常巡检与运行核查提供依据。

U 盘导出
可将存储数据导出，用于现场留档、报表整理或异常复核。

APPLICATIONS

加氯消毒过程
连续观察加氯后余氯浓度，为消毒过程控制提供在线数据。

饮用水管网
用于管网余氯在线监测，支持现场信号上传和报警联动。

水厂及泵站
适合室内壁挂式安装，与取样预处理及控制系统配套使用。

工程配套
输出、通讯和报警方式可对接上位机、PLC 或现场执行单元。

INSTALLATION CONDITIONS

环境条件	环境温度 5–40℃、相对湿度＜95%、海拔≤2000m；建议安装于室内，避免阳光直射和强腐蚀性气体。
取样条件	样品温度 5–40℃，流速 250–1200mL/min，进样口压力约 1bar且不超过 1.2bar。
安装位置	说明书建议仪表尽量靠近取样点安装，取样管路建议控制在 2–3m 内。
试剂使用	试剂瓶规格为 1000mL×2；涉及化学试剂，请按说明书要求由专业人员操作并做好防护。
