BOQU · 本安型在线水质分析仪
EXA310防爆电导率在线自动分析仪
Ex ia ⅡC T6 Ga · 两线制4–20mA · 低功耗连续监测
面向需要本质安全型设备的过程水质监测，可配套不同常数的模拟电导率电极，连续显示电导率、盐度、TDS、电阻率和温度。
Ex ia ⅡC T6 Ga防爆标志
0.66 W认证额定功率
4–20 mA一路两线制输出
IP65防护等级
本安防爆认证信息
认证信息与普通功能参数分开呈现，便于设计、采购和验收核对。
Ex ia ⅡC T6 Ga
产品名称：防爆电导率在线自动分析仪
型号规格：EXA310
符合GB/T 3836.1-2021及GB/T 3836.4-2021。
本安输入参数
Ui=28V，Ii=200mA，Pi=1.2W
内部等效参数
Ci=0uF，Li=0uH
防爆系统边界：证书证明EXA310产品符合相应本安防爆标准，不代表任意电源、安全栅、电极、线缆和安装方式组合后自动满足现场防爆要求。项目须结合危险区域分区、气体组别、温度组别、铭牌和完整本安回路设计确认。
一台仪表，覆盖五类过程测量值
实际电导率范围由配套电极常数决定；主界面同时显示测量值、单位、温度和输出状态。
多参数显示
支持电导率、盐度、TDS、电阻率和温度连续监测，测量模式可在仪表中设置。
两线制回路
一路两线制4–20mA完成供电与信号输出，降低现场回路线缆和功耗。
温度补偿选择
支持Pt100、Pt1000、NTC10k和NTC2.252k，需与配套电极和接线方式一致。
电极常数决定电导率量程
订货时需要同时确认电导率正常值、峰值、介质和安装方式，不能只选分析仪。
| 电极常数 | 对应电导率范围 | 选型提示 |
|---|---|---|
| K=0.01 | 0.01–20 μS/cm | 低电导率水样 |
| K=0.1 | 0.1–200 μS/cm | 较低电导率区间 |
| K=1.0 | 1–2000 μS/cm | 常规电导率区间 |
| K=10.0 | 10–20000 μS/cm | 较高电导率区间 |
以上为分析仪说明书对应关系，最终测量范围、精度和适用介质还需以配套电极性能为准。
技术参数
测量性能
| 电导率 | 0.01 μS/cm–20000 μS/cm，按K值分档 |
|---|---|
| 盐度 | 0.00–80.00 ppt |
| TDS | 0–130000 mg/L或ppm |
| 电阻率 | 0–20.00 MΩ·cm；0–20000 kΩ·cm |
| 测量精度 | ±0.5% F.S.；温度±0.3 ℃ |
| 输出电流误差 | ≤±0.3%FS或±0.05mA，取较大值 |
结构与环境
| 说明书供电范围 | 18–30 V DC / 0.66 W |
|---|---|
| 防爆证书额定 | DC24V / 22mA / 0.66W |
| 输出 | 一路两线制4–20mA |
| 尺寸 / 重量 | 144×144×147 mm / 1.35 kg |
| 外壳 / 防护 | 铝合金 / IP65 |
| 工作环境 | -20–60 ℃；≤95%RH无凝结；污染等级2 |
| 储存环境 | -40–70 ℃；≤95%RH不凝结 |
供电说明：18–30VDC为产品说明书的一般范围；防爆应用应以证书额定参数、仪表铭牌及经确认的本安回路设计为准，不得仅按普通供电范围选配安全栅。
仪表与电极安装
仪表支持嵌入式和管道式安装；电极安装方向、密封和维护空间直接影响测量与安全。
仪表安装
- 嵌入式安装：按面板与支架尺寸预留空间并可靠固定。
- 管道式安装：适配φ10–φ40管径，紧固后检查线缆格兰头。
- 连接电源前确认电压和防爆回路设计，接线与维修前必须断电。

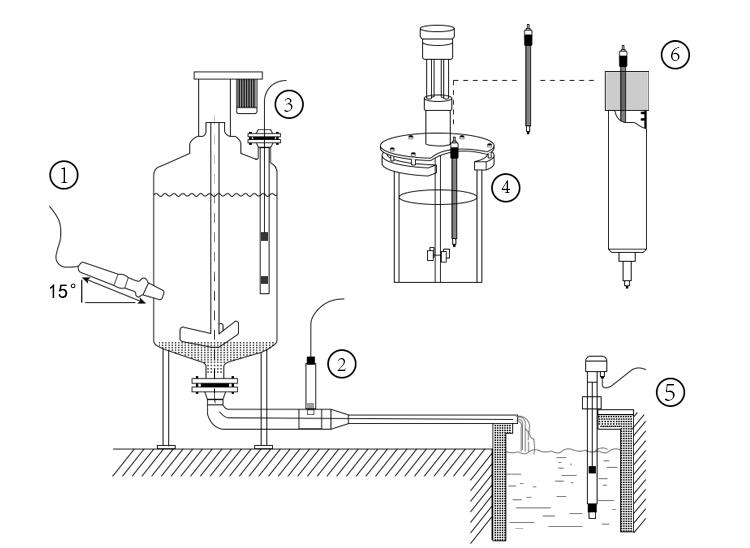

电极安装
- 支持侧壁式、管道式、顶部法兰式、顶插式、沉入式和流通式。
- 传感器不能倒置或水平安装，必须倾斜15°以上。
- 管道式和沉入式安装必须做好防水密封。
让防爆选型与报价一次确认清楚
防爆及系统资料
- 危险区域分区、气体组别、温度组别和适用规范。
- 本安安全栅型号、24V回路方案、控制系统负载及接地条件。
- 仪表安装位置、箱柜或管道条件、线缆路径和维护空间。
测量与电极资料
- 介质名称、正常与峰值电导率、温度、压力和腐蚀性。
- 电极K值、温度电阻类型、安装方式和所需线缆长度。
- 采购数量、交付地点、计划投运时间和验收要求。
常见问题
1. EXA310的防爆标志和证书编号是什么？
防爆标志为Ex ia ⅡC T6 Ga，防爆合格证编号为ZTMEEx25.0541，证书有效期为2025年10月24日至2030年10月23日。
2. 说明书18–30VDC与证书DC24V如何理解？
18–30VDC是说明书给出的一般供电范围；防爆证书额定参数为DC24V、22mA、0.66W。防爆应用应按证书本安参数、铭牌及经确认的本安系统设计执行。
3. 如何选择配套电导率电极？
K=0.01对应0.01–20μS/cm，K=0.1对应0.1–200μS/cm，K=1.0对应1–2000μS/cm，K=10.0对应10–20000μS/cm；实际选择还需结合介质、温度、压力和安装方式。
4. EXA310是否提供RS485通讯？
本说明书确认的输出方式为一路两线制4–20mA，未列出RS485通讯，项目选型不应默认包含RS485。
5. 可采用哪些仪表和电极安装方式？
仪表支持嵌入式或管道式安装；电极可采用侧壁式、管道式、顶部法兰式、顶插式、沉入式或流通式安装。
6. 询价时需要提供哪些信息？
请提供危险区域分区、气体组别、温度组别、介质、电导率范围、温度压力、电极K值与安装方式、安全栅和控制系统负载、数量及投运时间。
防爆应用必须结合有效证书、产品铭牌、本安参数、配套安全栅、电极及现场系统设计完成确认。
