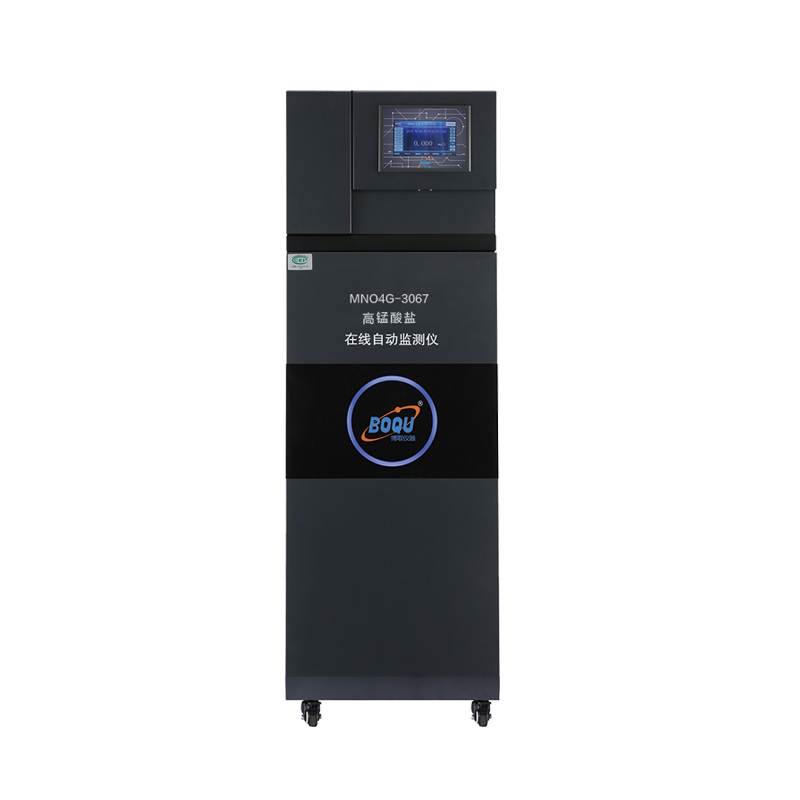

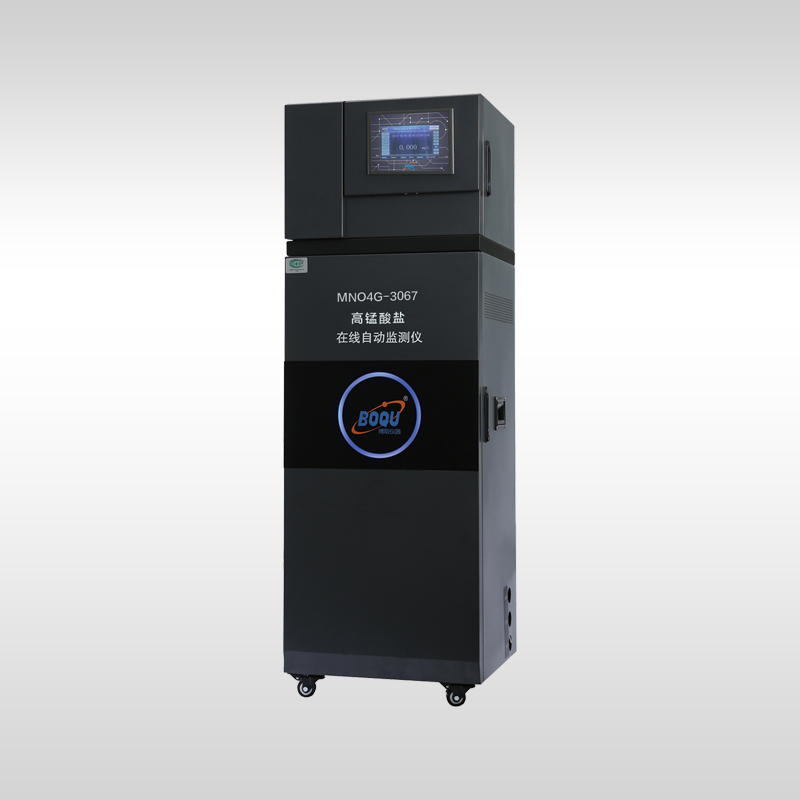

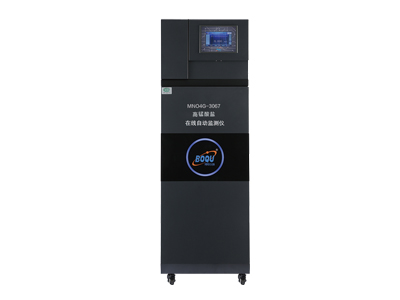

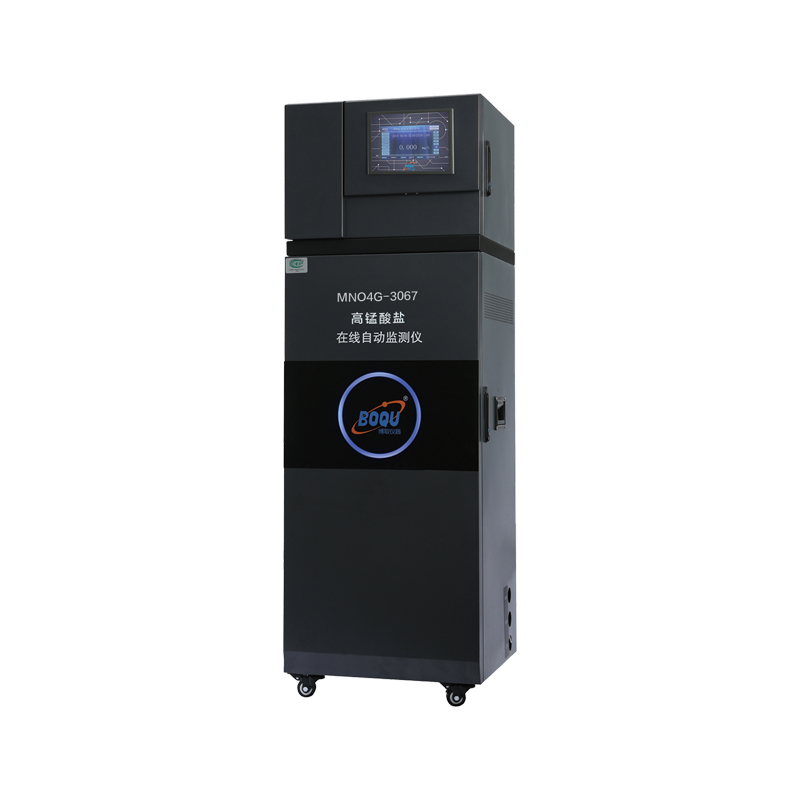

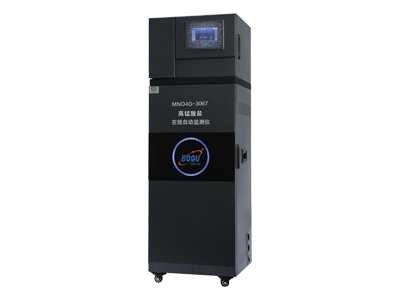

PERMANGANATE INDEX (CODmn) ONLINE AUTOMATIC MONITOR

AME-3067 高锰酸盐水质在线自动监测仪

采用高精密度光电计量检测技术，对地表水、生活污水和工业废水中的高锰酸盐指数（CODmn）浓度进行实时在线监测。

三量程自动切换，支持定点、周期和维护测量模式，可用于现场连续监测、数据上传与运维管理。

检测范围
0–10 / 0–20 / 0–50mg/L

测试周期
≤58分钟

通讯接口
RS232 + RS485

模拟输出
1路4–20mA

TECHNICAL SPECIFICATIONS

说明书已确认的技术规格

产品型号 / 监测项目	AME-3067 / 高锰酸盐指数（CODmn）
检测范围	0–10mg/L、0–20mg/L、0–50mg/L，三量程自动切换；可根据现场实际情况扩展
测试周期	≤58分钟
重复性误差	±3%
零点 / 量程漂移	±5%F.S. / ±5%F.S.
定量下限	≤0.5mg/L（示值误差±30%）
直线性 / 实际水样比对	±10% / ±10%
接口	1路RS232、1路RS485、1路4–20mA模拟输出、1路4–20mA模拟输入；多路开关量可供现场选择
数据功能	可进行实时数据纸质打印
供电 / 尺寸	220V±10%AC / 430×300×800mm

MEASUREMENT PROCESS

01｜代表性取样
采样取水系统将具有代表性的水样输送至分析仪，供仪器自动取样分析。

02｜加试剂与加热
水样中加入已知量高锰酸钾和硫酸，在沸水浴中加热反应。

03｜还原与滴定
加入草酸钠还原剩余高锰酸钾，再以高锰酸钾标准溶液回滴过量草酸钠。

04｜计算与传输
仪器计算高锰酸盐指数，并通过4–20mA、RS232或RS485接口对外传输。

OPERATION & DATA

触摸显示屏
通过触摸显示屏查看仪器主页、状态、校准、维护、设置和查询页面。

多种测量模式
支持定点、周期及维护测量模式，可根据现场监测频次进行设置。

用户权限
说明书设置操作员、普通管理员及高级管理员权限，匹配查询、校准和参数设置需求。

打印与信号接入
支持实时数据纸质打印；提供数字接口、模拟量与开关量接口用于工程配套。

APPLICATIONS

地表水监测
用于地表水中高锰酸盐指数浓度的实时在线监测。

生活污水
用于生活污水相关场景的 CODmn 在线分析与运行观察。

工业废水
适用于工业废水中高锰酸盐指数的连续监测和工程数据传输。

监测站房配套
可与采水系统、数据采集传输系统和水质采样器配套使用。

INSTALLATION & SAFETY

安装方式	可壁挂安装或安放于稳定可靠的台面；现场也可落地或壁挂式安装，并采取必要的防震措施。
取样管路	宜在充分混合、具有代表性的水样位置取水；采样管建议使用硬质PVC或PPR管，严禁使用软管；供样水样管内部压力不得超过200kPa。
取样预处理	水泵可选功率≤1000W的潜水泵或自吸泵；Y型过滤器用于过滤大颗粒物，通常不超过20目。
电气与接地	使用220V±10%AC电源并正确接地；工作接地电阻应≤4Ω，信号电缆连接应可靠稳定并尽量缩短传输距离。
试剂与维护安全	仪器内部含强酸及有害化学品，维护和更换试剂应佩戴防护手套；执行消解步骤时严禁打开消解室，维修前应断电。
