ONLINE HIGH-TEMPERATURE pH ELECTRODE

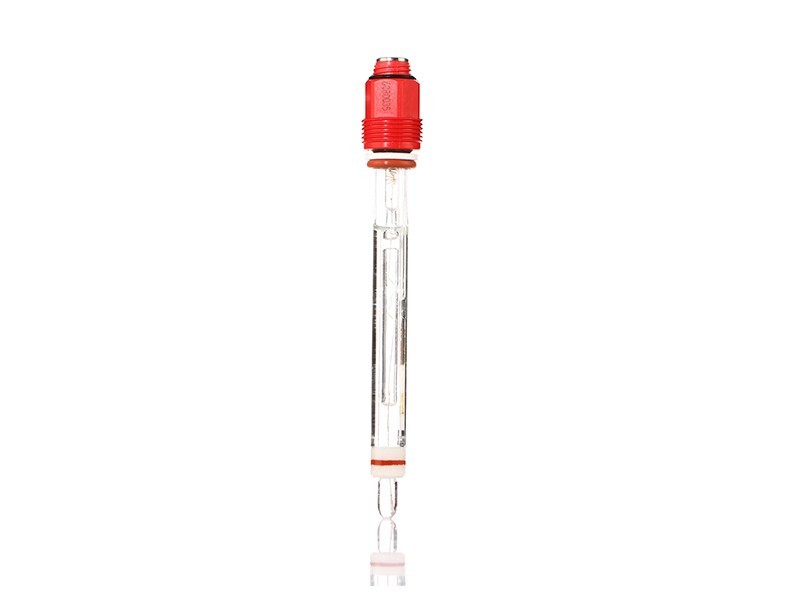

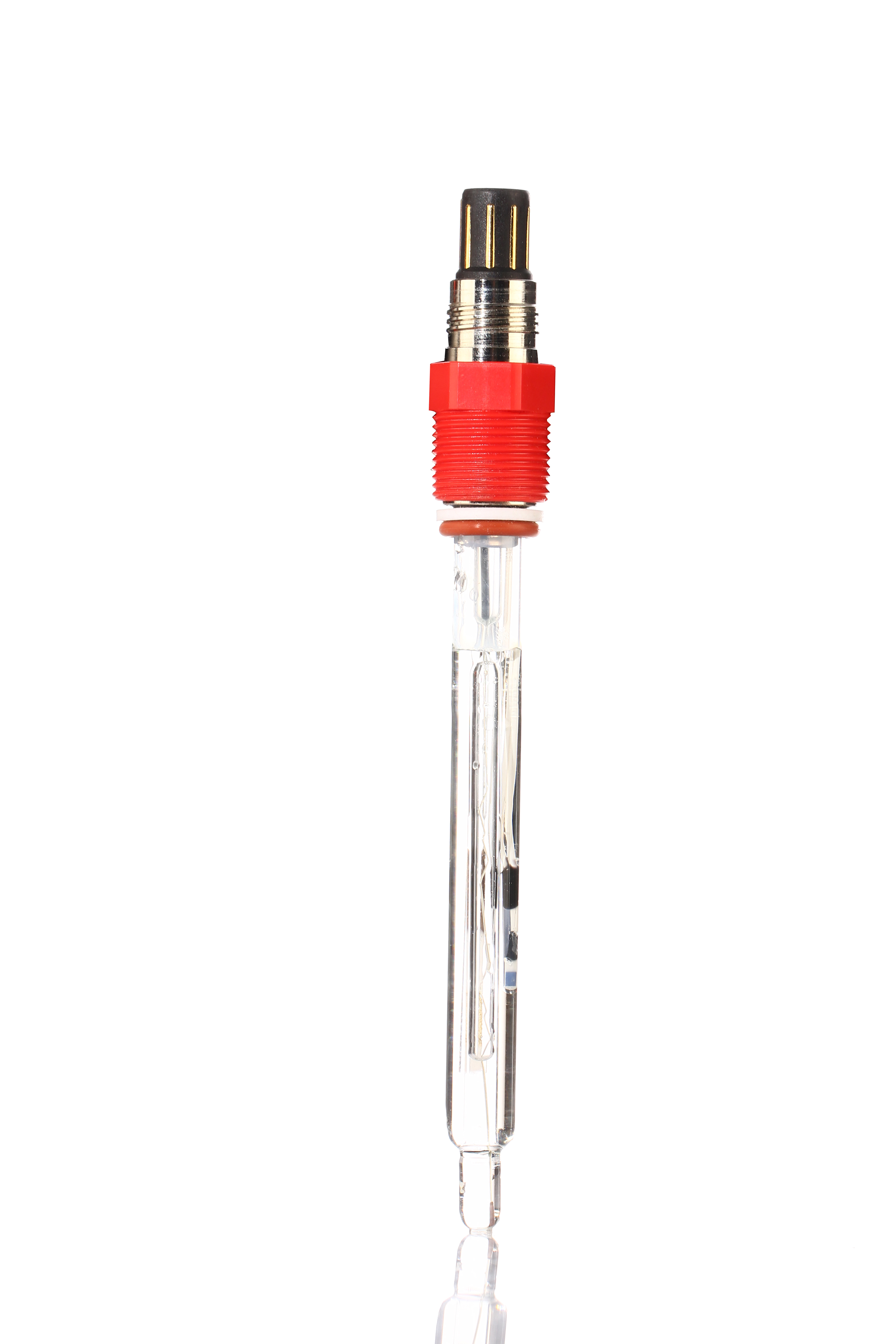

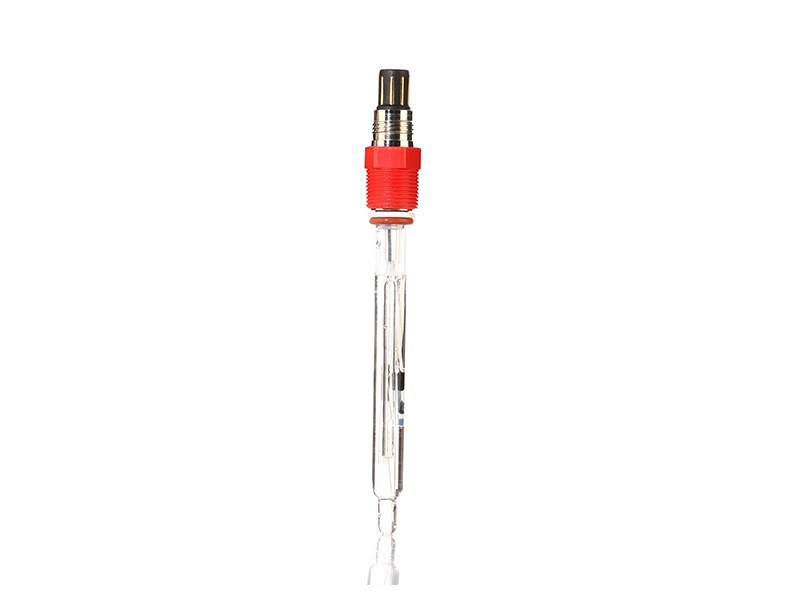

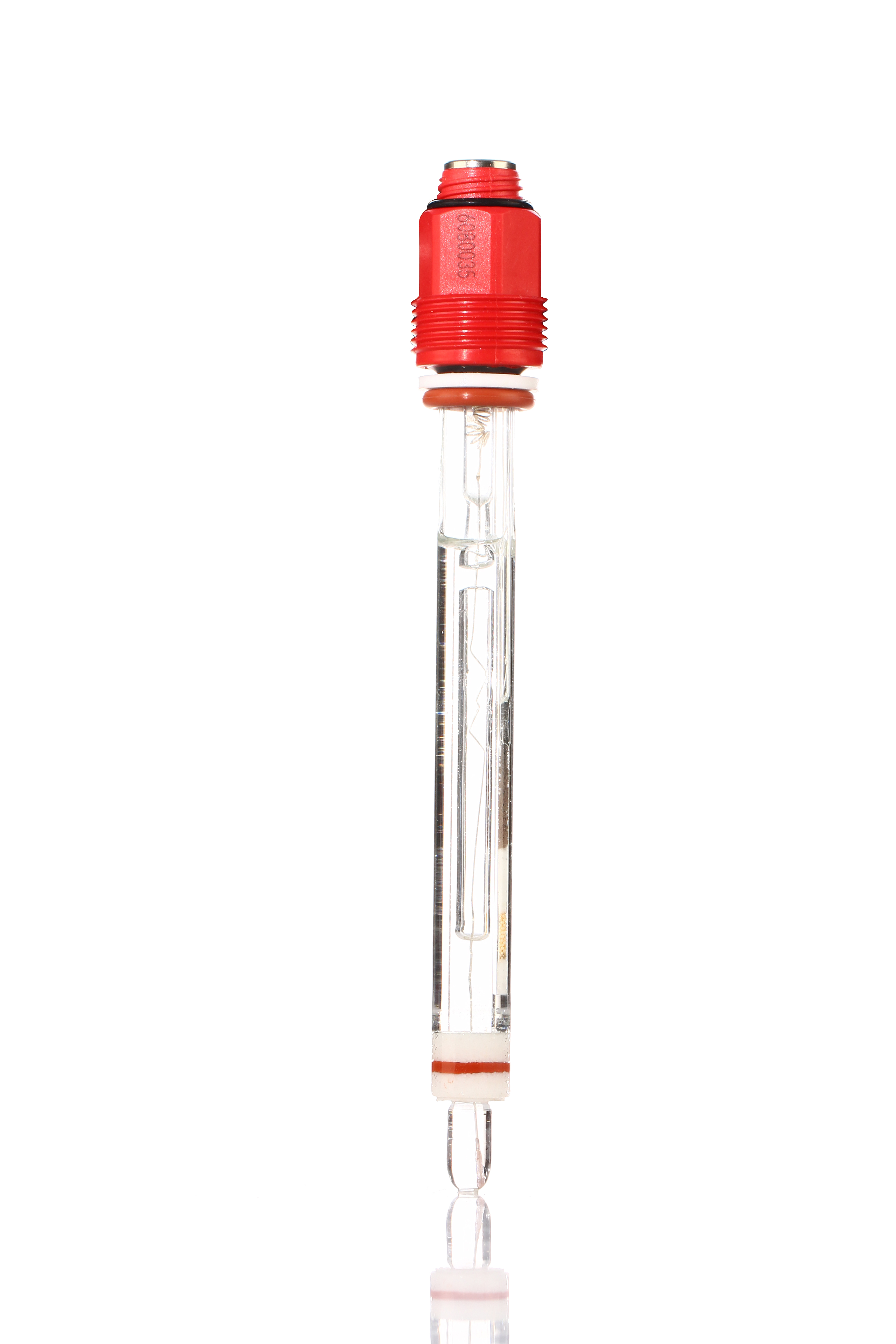

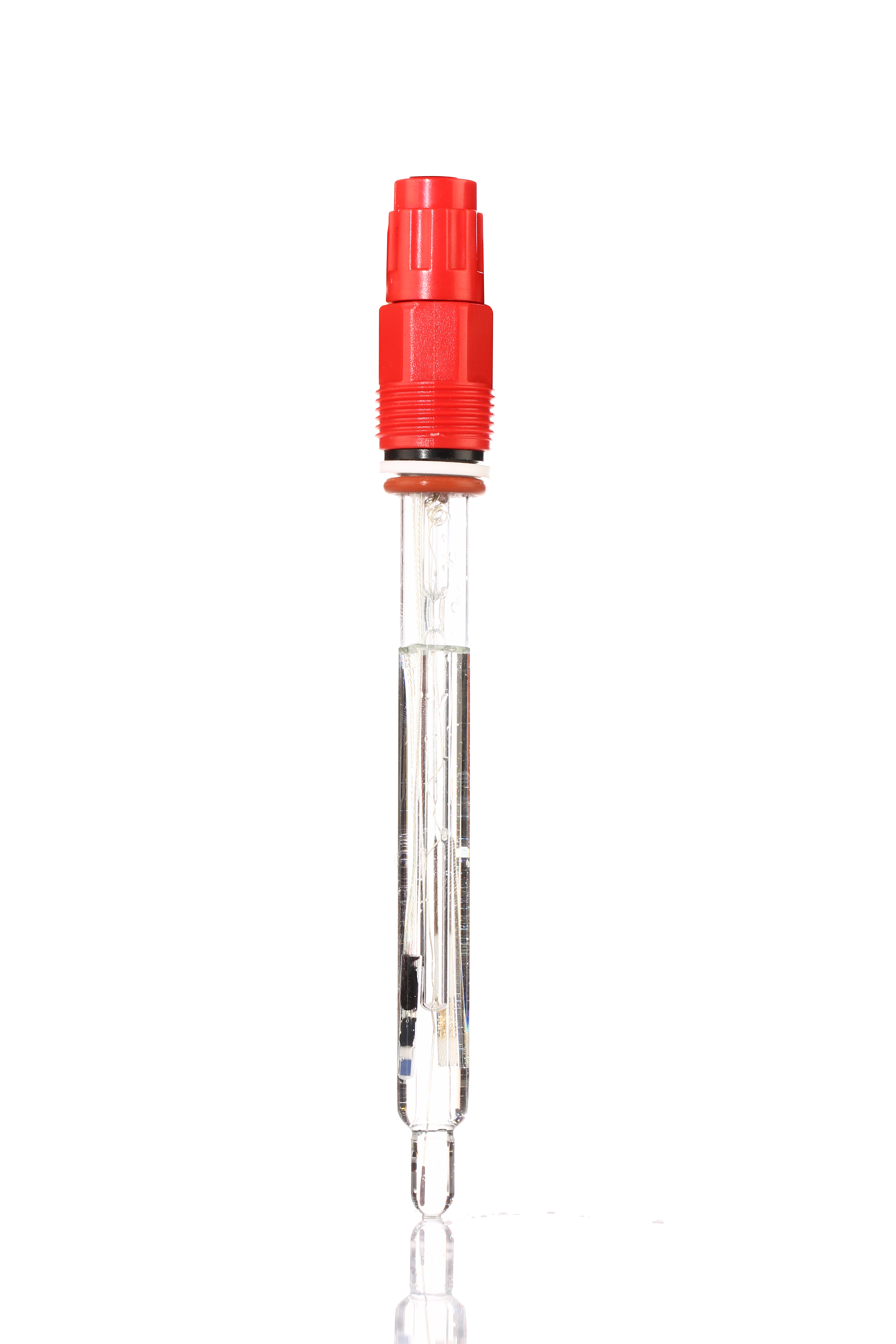

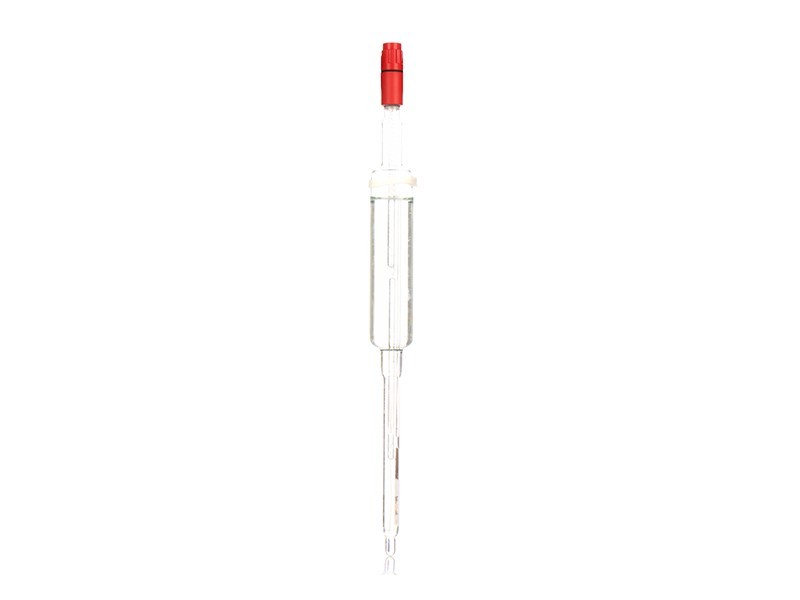

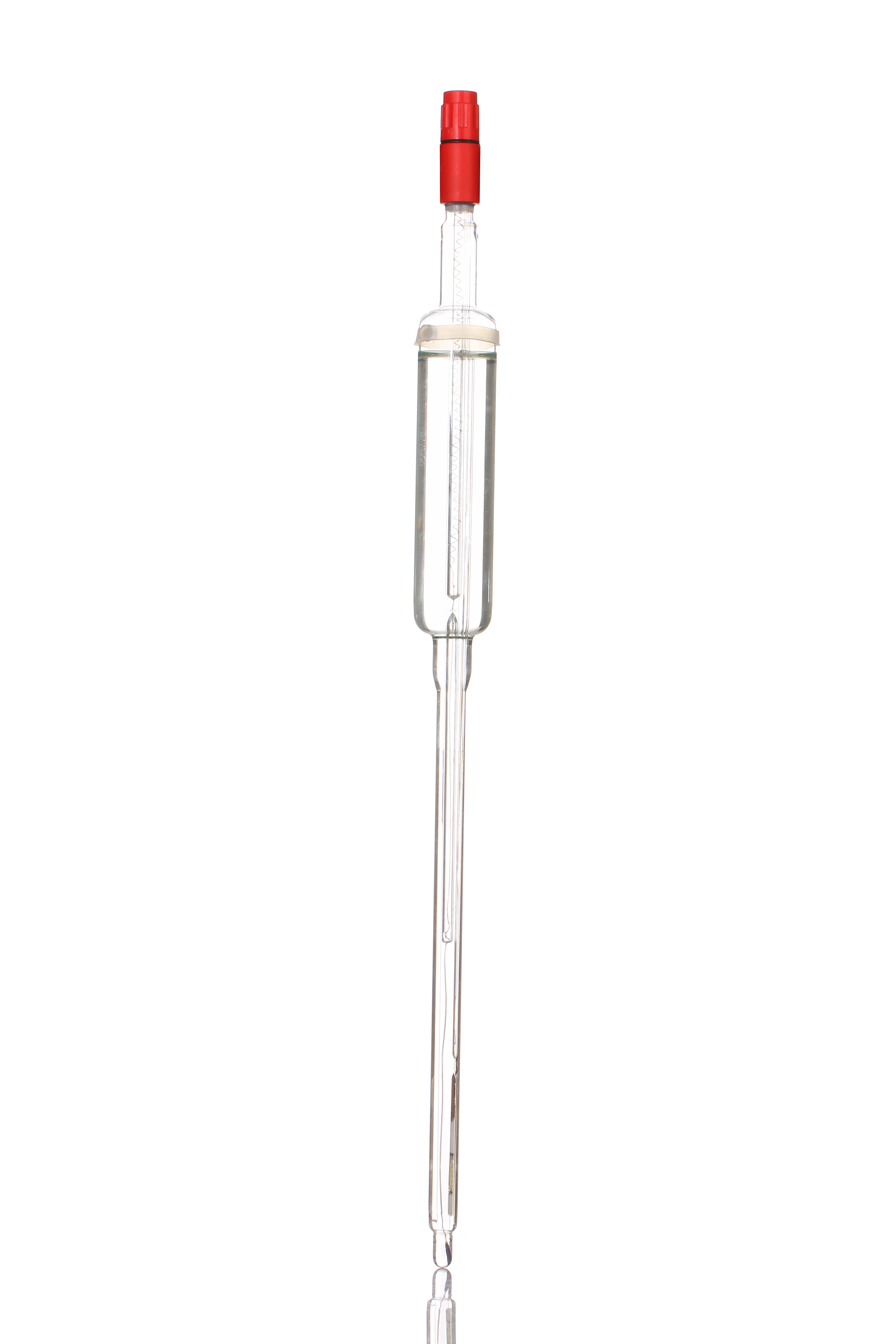

CPH5806 在线高温 pH 电极
面向制药、生化、食品、工业发酵及酿造等过程的在线 pH 测量，适合具有高温、耐压、灭菌和低维护要求的工业工况。
采用耐高温凝胶电解质、双液接界结构及带银离子捕捉阱的参比系统，可选多种接头、插入长度与温度传感器配置。
pH 测量范围
0–14pH
0–14pH
介质温度范围
0–80℃
0–80℃
环境温度范围
0–130℃
0–130℃
耐压能力
0.6MPa
0.6MPa
PRODUCT VALUE
面向高温过程的电极结构
高温凝胶电解质
采用耐高温凝胶电解质和耐高温固体电介质双液接界结构，满足高温过程的在线测量需求。
采用耐高温凝胶电解质和耐高温固体电介质双液接界结构，满足高温过程的在线测量需求。
银离子捕捉阱
参比系统设置银离子捕捉阱，降低硫化银在隔膜上沉淀带来的污染风险。
参比系统设置银离子捕捉阱，降低硫化银在隔膜上沉淀带来的污染风险。
低维护设计
无需补充电解质，适合连续生产过程中的日常运行和周期性维护。
无需补充电解质，适合连续生产过程中的日常运行和周期性维护。
灵活选型
可根据容器、护套、线缆与温补要求配置接头、插入长度和温度传感器。
可根据容器、护套、线缆与温补要求配置接头、插入长度和温度传感器。
TECHNICAL SPECIFICATIONS
产品技术规格
| 产品型号 / 名称 | CPH5806 / 在线高温 pH 电极 |
|---|---|
| 测量范围 | 0–14pH |
| 响应时间 | 30–60秒 |
| 温度范围 | 介质温度范围0–80℃；环境温度范围0–130℃ |
| 温度补偿 | 可选Pt100、Pt1000、NTC10K等 |
| 耐压 | 0.6MPa |
| 参比系统 | 凝胶电解质，陶瓷隔膜带银离子捕捉阱 |
| 标准接头类型 | VP、S8、K8S |
| 插入长度 | 可选120、150、225、325、425mm |
| 灭菌方式 | 可采用高压灭菌或蒸汽灭菌；灭菌温度不得超过140℃ |
CONNECTOR OPTIONS
接头与连接方式
VP 接头
适配对应 VP 连接电缆，可根据温补和变送器接口进行配套。
S8 接头
适用于对应 S8 接口的电缆和变送器连接方案。
K8S 接头
适用于对应 K8S 接口的电极替换及配套连接。
直接线缆
可按现场端子接线与电缆长度要求确认直接线缆配置。
STERILIZATION & PROCESS USE
灭菌与高温过程应用
| 灭菌方式 | 拆下保护盖后，可采用高压灭菌或蒸汽灭菌方式进行消毒。 |
|---|---|
| 灭菌温度 | 灭菌温度不得超过140℃；在140℃条件下消毒超过30分钟可能明显缩短电极使用寿命。 |
| 温度边界 | 140℃为灭菌过程上限，不代表连续 pH 测量温度；介质温度测量范围为0–80℃。 |
| 典型工艺 | 适用于制药、生化、食品、工业发酵、酿造及中间发酵或高压灭菌相关过程的 pH 测量。 |
| 选型确认 | 应结合工艺介质、测量温度、灭菌温度、过程压力、容器接口、插入深度、温补类型及电缆连接方式确认配置。 |
INSTALLATION & CALIBRATION
安装、校准与维护
01｜安装姿态
电极不得倒置或水平安装，应与水平方向保持15°倾斜角；电极头部和隔膜需完全浸入介质。
电极不得倒置或水平安装，应与水平方向保持15°倾斜角；电极头部和隔膜需完全浸入介质。
02｜两点校准
建议采用pH7和pH4缓冲液进行两点校准，通常先确定零点，再使用pH4或pH9确定斜率。
建议采用pH7和pH4缓冲液进行两点校准，通常先确定零点，再使用pH4或pH9确定斜率。
03｜周期清洗
每个生产周期结束后，用去离子水认真冲洗电极头和隔膜，避免测量液在部件表面干结。
每个生产周期结束后，用去离子水认真冲洗电极头和隔膜，避免测量液在部件表面干结。
04｜停用保存
停用时应将电极头和隔膜浸泡于KCl电解液中，并定期检查连接器是否受潮。
停用时应将电极头和隔膜浸泡于KCl电解液中，并定期检查连接器是否受潮。
INSTALLATION METHODS
现场安装方式
| 可选安装形式 | 可采用侧壁式、管道式、顶部法兰式、顶插式、沉入式或流通式安装。 |
|---|---|
| 长度选择 | 插入罐内长度可选120、150、225、325、425mm，应结合容器接口、液位变化和维护空间确认。 |
| 密封要求 | 管道安装和沉入安装应做好螺纹密封，防止安装部位进水。 |
| 投运前检查 | 检查敏感玻璃与电极杆是否完好；拆除保湿帽后用去离子水快速冲洗，确认敏感玻璃后方无明显气泡。 |
| 安全要求 | 安装、校准和维护应由专业人员进行；电极包含玻璃部件，接触酸碱性溶液时应佩戴护目镜和手套。 |
FAQ
常见问题
CPH5806 可以连续测量140℃介质吗？
不可以将灭菌温度当作连续测量温度。CPH5806 的介质温度测量范围为0–80℃，140℃是高压或蒸汽灭菌过程的温度上限。
电极可进行哪些方式的灭菌？
拆下保护盖后，可采用高压灭菌或蒸汽灭菌。灭菌温度不得超过140℃，在140℃条件下消毒超过30分钟可能明显缩短电极寿命。
CPH5806 有哪些接头和长度可选？
标准接头包括VP、S8、K8S，插入长度可选120、150、225、325、425mm；直接线缆配置可按项目接线要求确认。
是否可以配置温度补偿？
可以选配Pt100、Pt1000、NTC10K等温度传感器，用于配套pH变送器的自动温度补偿。具体传感器类型应与变送器输入匹配。
CPH5806 如何校准和保存？
建议使用pH7与pH4缓冲液进行两点校准。停用时应将电极头和隔膜充分浸泡在KCl电解液中，避免干燥存放。
资料说明：本页依据《CPH5806高温pH电极说明书》整理。接头、插入长度、温度传感器、电缆、护套及现场安装配置请以正式选型和项目确认文件为准。
