HIGH-TEMPERATURE pH MEASUREMENT SOLUTION
pHG-2081Pro 高温 pH 在线监测方案
由 pHG-2081Pro 在线 pH 自动分析仪与 CPH5806 高温 pH 电极组成，面向发酵、酿造、生化、制药及高温灭菌等过程的 pH 在线测量。
CPH5806 采用凝胶电解质、双液接界及银离子捕捉阱参比系统，适用于需要耐高温、耐压和低维护的工业过程。
高温电极量程
0–14pH
0–14pH
介质温度范围
0–80℃
0–80℃
环境温度范围
0–130℃
0–130℃
电极耐压
0.6MPa
0.6MPa
SOLUTION OVERVIEW
高温 pH 在线监测组合

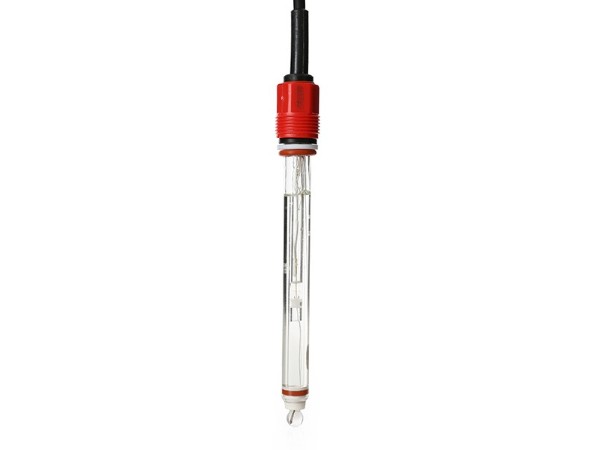

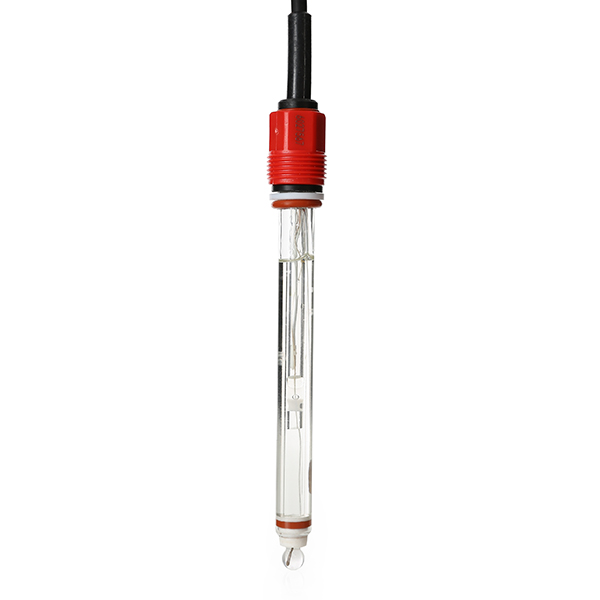

高温 pH 电极
CPH5806 适配高温过程 pH 测量，可选集成温度传感器用于自动温度补偿。
CPH5806 适配高温过程 pH 测量，可选集成温度传感器用于自动温度补偿。
在线分析仪表
pHG-2081Pro 支持 pH、ORP与温度测量，并提供现场显示、参数设置与校准功能。
pHG-2081Pro 支持 pH、ORP与温度测量，并提供现场显示、参数设置与校准功能。
信号输出
仪表提供两路4–20mA输出、RS485 Modbus RTU通讯及三路继电器输出。
仪表提供两路4–20mA输出、RS485 Modbus RTU通讯及三路继电器输出。
数据管理
支持数据记录、历史数据及历史曲线查看，便于高温过程运行趋势追溯。
支持数据记录、历史数据及历史曲线查看，便于高温过程运行趋势追溯。
TECHNICAL SPECIFICATIONS
CPH5806 高温 pH 电极技术规格
| 产品型号 / 类型 | CPH5806 / 工业在线高温 pH 电极 |
|---|---|
| 测量范围 | 0–14pH |
| 响应时间 | 30–60秒 |
| 温度范围 | 温度测量范围0–80℃；环境温度范围0–130℃ |
| 温度补偿 | 可选Pt100、Pt1000、NTC10K等 |
| 耐压 | 0.6MPa |
| 参比系统 | 凝胶电解质，陶瓷隔膜带银离子捕捉阱 |
| 接头类型 | VP、S8、K8S |
| 插入长度 | 可选120、150、225、325、425mm |
pHG-2081Pro SPECIFICATIONS
pHG-2081Pro 仪表核心规格
| pH / ORP 测量范围 | pH -2.00–16.00pH；ORP -2000–2000mV。实际测量范围以配套电极为准。 |
|---|---|
| 测量精度 | pH ±0.01pH；ORP ±1mV；温度±0.5℃ |
| 温度补偿 | NTC30k、Pt1000、NTC10k、NTC2.252k；温度测量范围-30.0–130.0℃ |
| 输出 / 通讯 | 两路4–20mA输出，RS485；Modbus RTU（RS485） |
| 继电器 | 三路，最大负载5A/250V AC或5A/30V DC |
| 防护 / 环境 | IP65；工作-20–50℃、≤95%RH（无凝结） |
MEASUREMENT & CALIBRATION
高温过程测量与校准
01｜电极配置
按工艺温度、压力、容器安装方式及温补需求配置 CPH5806 电极长度和接头。
按工艺温度、压力、容器安装方式及温补需求配置 CPH5806 电极长度和接头。
02｜系统连接
使用匹配的VP、S8或K8S连接器及电缆，将电极连接至 pHG-2081Pro。
使用匹配的VP、S8或K8S连接器及电缆，将电极连接至 pHG-2081Pro。
03｜在线测量
仪表显示pH与温度等过程数据，并通过模拟量或RS485接口输出至现场系统。
仪表显示pH与温度等过程数据，并通过模拟量或RS485接口输出至现场系统。
04｜定期校准
pH仪表支持自动、手动及三点校准；校准和维护应结合现场工艺要求执行。
pH仪表支持自动、手动及三点校准；校准和维护应结合现场工艺要求执行。
CONNECTOR OPTIONS
CPH5806 接头选型

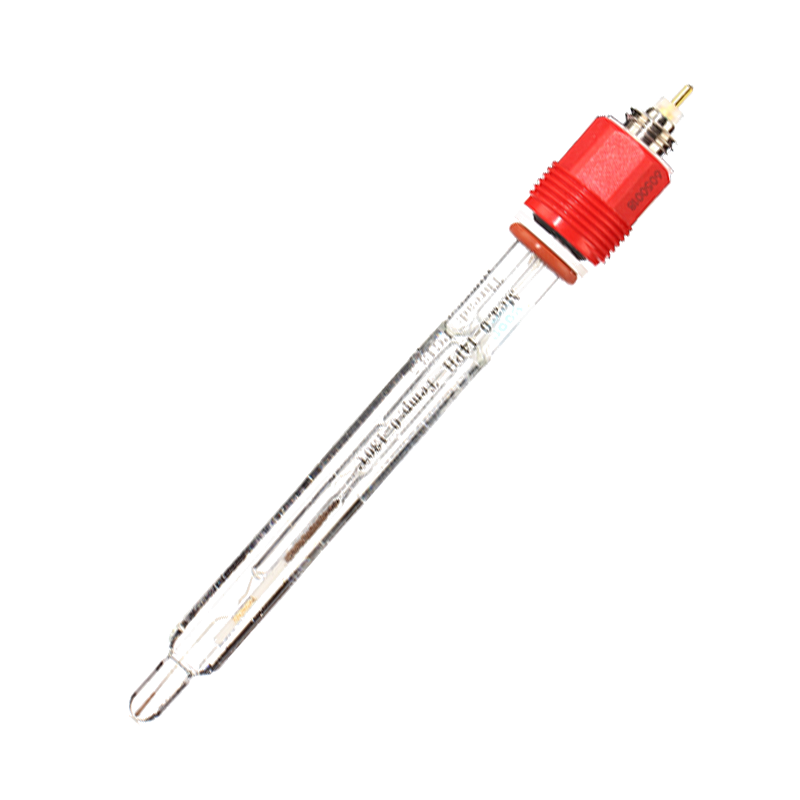

VP 接头
可根据现场线缆及变送器连接方式选择匹配接头。
S8 接头
适用于对应S8接口的电极连接配置。

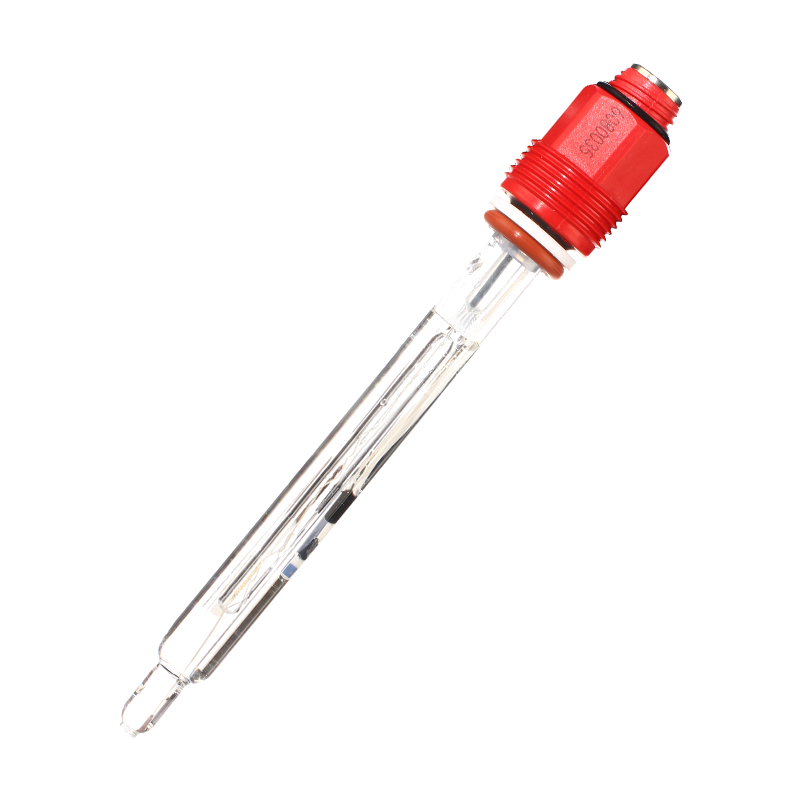

K8S 接头
可用于对应K8S接口的电极替换与配套配置。
直接引线
可按现场端子接线及电缆长度要求配置直接引线方式，具体以正式选型确认为准。
APPLICATIONS & INSTALLATION
适用工艺与安装要求
| 典型工艺 | 适用于制药、生化、食品、工业发酵、酿造等过程的 pH 在线测量，尤其适合中间发酵或高压灭菌相关工况。 |
|---|---|
| 安装方式 | 可采用侧壁式、管道式、顶部法兰式、顶插式、沉入式或流通式安装；应结合容器结构、过程压力和维护空间确定。 |
| 安装角度 | 传感器不得倒置或水平安装，应与水平方向保持15°倾斜角；管道或沉入安装时应做好密封防进水。 |
| 安全与维护 | 安装和操作应由专业人员进行；电极含玻璃部件，接触酸碱性溶液时应佩戴护目镜和手套。 |
FAQ
常见问题
CPH5806 是否适合高温灭菌过程？
CPH5806 采用耐高温凝胶电解质和耐高温固体电介质双液接界结构，产品资料列明适用于中间发酵或高压灭菌相关过程。实际温度、压力与安装条件须按项目工况确认。
高温 pH 电极可承受多大压力？
CPH5806 标称耐压为0.6MPa。设备选型时应同时确认过程压力、温度、密封结构及安装方式。
仪表能否接入现场控制系统？
pHG-2081Pro 提供两路4–20mA输出、RS485 Modbus RTU通讯及三路继电器输出，可按项目通讯和控制要求进行配置。
高温工况需要温度补偿吗？
建议结合工艺需求配置温度传感器。CPH5806可选Pt100、Pt1000、NTC10K等温补配置，pHG-2081Pro支持多种温度传感器输入。
电极如何安装和维护？
电极不得倒置或水平安装，需保持15°倾斜角；安装、校准、清洗和更换应由专业人员按现场安全规范执行。
资料说明：本页依据《pHG-2081Pro 产品说明书》及《CPH5806 高温pH电极说明书》整理。温度、压力、插入长度、接头、电缆、温补及安装配置请以正式选型和项目确认文件为准。
