BOQU · 在线水质传感器

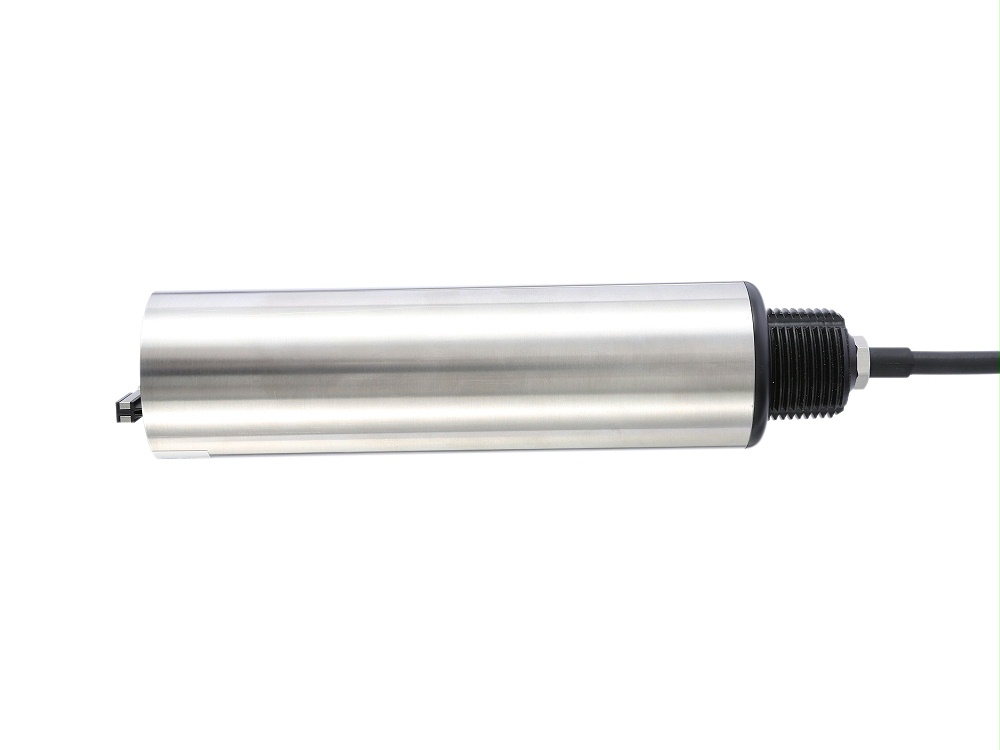

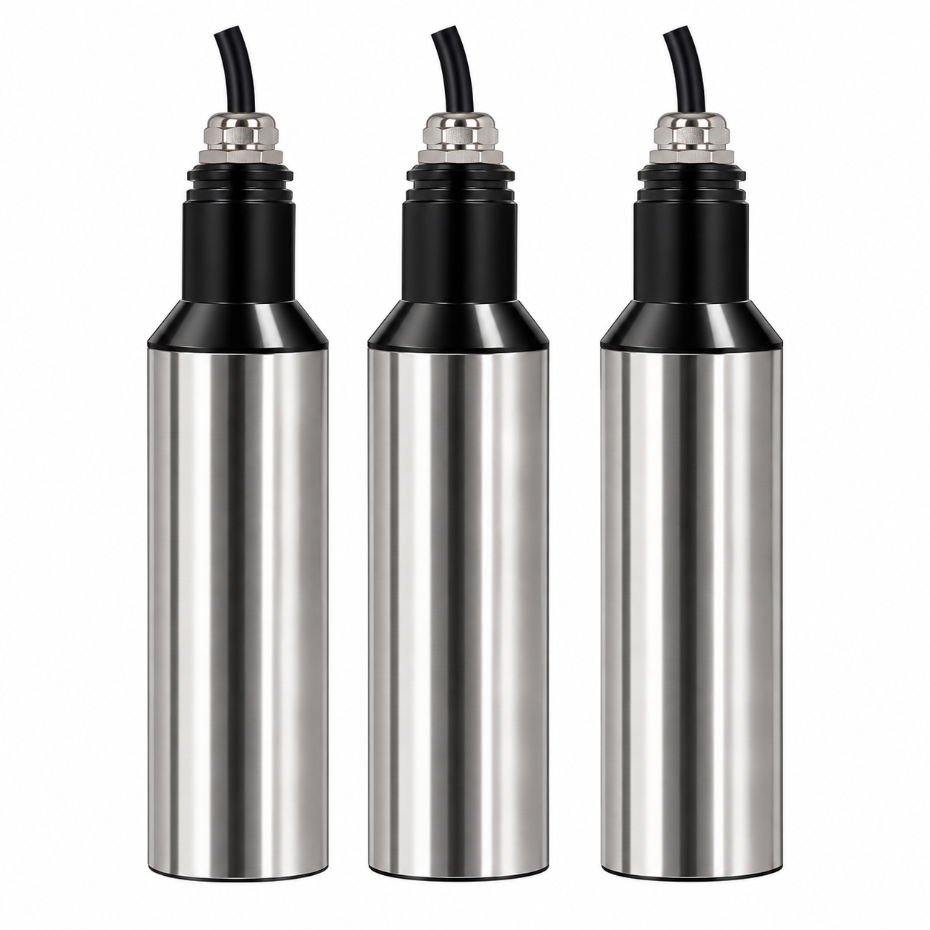

悬浮物（污泥浓度）传感器
三档量程可选 · RS485通讯 · 普通版/海水版材质
采用组合红外吸收散射光线法，基于 ISO 7027 方法连续测定悬浮物或污泥浓度，适用于污水处理、自来水、地表水、养殖和工业水处理过程。
最高120000 mg/L三档量程，订货确认
IP68 / NEMA 6P防水等级
RS485Modbus RTU通讯
10–100 m标配及可延长电缆
面向不同浓度与介质的连续监测
先确认浓度范围、介质腐蚀性和安装条件，再确定量程、材质及自清洗配置。
材质按介质选择
普通版机身为 SUS316L + PVC；海水环境可选择钛合金版本，订货前核对介质腐蚀性。
维护配置可选
可按使用环境选配自清洗功能；两个光学镜片仍应根据实际污染情况定期检查和清洗。
三档量程，按正常值与峰值选型
量程不是页面装饰参数，直接关系到是否覆盖现场工况；订货时需确认具体档位。
量程一
0.01–20000 mg/L
用于浓度上限不超过 20000 mg/L 的工况。
量程二
0.01–45000 mg/L
用于需要覆盖更高浓度区间的工况。
量程三
0.01–120000 mg/L
用于高浓度污泥监测，需同时核对介质均匀性。
精度边界：显示精度小于测量值的 ±5%，并受污泥同质性影响。询价时请同时提供正常浓度、峰值浓度和介质状态。
技术参数
测量与环境
| 测量范围 | 0.01–20000 / 0.01–45000 / 0.01–120000 mg/L |
|---|---|
| 显示精度 | 小于测量值的 ±5%（取决于污泥同质性） |
| 允许流速 | ≤2.5 m/s |
| 压力范围 | ≤0.4 MPa |
| 测量环境温度 | 0–45 ℃ |
| 储存温度 | -15–65 ℃ |
| 校准 | 样品校准、斜率校准 |
结构与电气
| 工作电源 | 12 V DC |
|---|---|
| 尺寸 | 直径 60 × 长度 256 mm |
| 重量 | 1.65 kg |
| 普通版机身 | SUS316L + PVC |
| 海水版机身 | 钛合金 |
| O型环 / 线缆 | 氟橡胶 / PVC |
| 防水等级 | IP68 / NEMA 6P |
| 电缆长度 | 标配 10 m，可延长至 100 m |

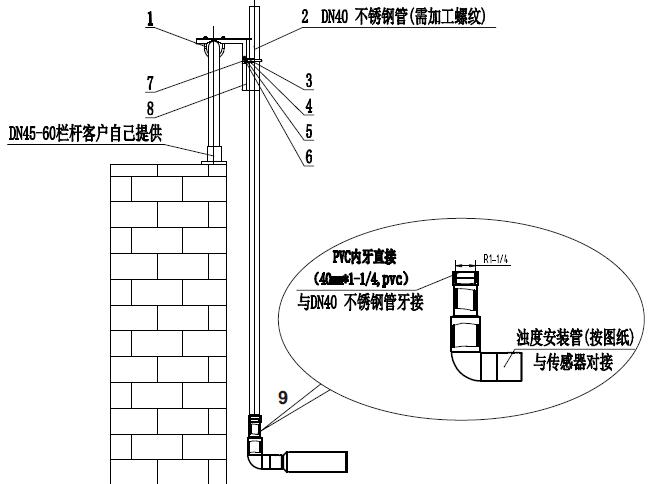

池边浸没式安装
安装关系与组件编号保留原图，便于现场准备栏杆、管件、固定件和防水连接。
主要安装组件
- M8 U型卡箍（DN60）、安装板
- DN40管、DN42 U型管夹
- 内六角螺栓 M6×120、M8垫片及弹簧垫片
- 螺纹转直通转接头
安装步骤
- 用M8 U型卡箍将安装板固定在池边栏杆。
- 转接头与DN40管连接，电缆穿管，传感器旋入转接头并做好防水。
- 使用DN42 U型管夹将DN40管固定在安装板上。
池边浸没式安装示意：现场部件尺寸和安装位置应结合池体、栏杆及维护空间确认。
现场边界：工作压力不高于 0.4 MPa、流速不高于 2.5 m/s、测量环境温度 0–45 ℃。本传感器不适用于危险场所。
接线与通讯
四芯线同时承担12VDC供电与RS485通讯；施工前核对线色和极性。
| 线芯编号 | 线色 | 信号 |
|---|---|---|
| 1 | 棕色 | +12VDC |
| 2 | 黑色 | AGND |
| 3 | 蓝色 | RS485 A |
| 4 | 白色 | RS485 B |
Modbus RTU
支持 4800 / 9600 / 19200 / 38400 波特率，默认 9600；8 位数据位、无奇偶校验、1 位停止位。
询价资料
提供介质、正常与峰值浓度、温度、压力、流速、材质、自清洗、电缆长度、安装方式、通讯要求、数量和投运时间。
常见问题
1. 三个测量范围是否需要订货时确认？
是。可选 0.01–20000、0.01–45000 或 0.01–120000 mg/L，应根据介质正常值、峰值和测量目的确认量程。
2. 海水环境应该选择哪种材质？
普通版机身为 SUS316L + PVC，海水版为钛合金。实际选型还需提供介质成分、温度及腐蚀性信息。
3. 传感器如何接入控制系统？
传感器使用 12VDC 供电并提供 Modbus RTU/RS485 通讯。接线为棕色 +12VDC、黑色 AGND、蓝色 RS485 A、白色 RS485 B。
4. 自清洗功能是否代表无需维护？
不是。自清洗功能可按使用环境选配，仍需根据污染情况定期检查并清洗两个光学镜片。
5. 安装现场需要准备什么？
需确认池边栏杆、安装板与管夹固定条件、DN40管、转接头、电缆走线和浸没位置，并保证压力、流速和温度满足要求。
6. 询价时需要提供哪些信息？
请提供测量介质、正常与峰值浓度、温度、压力、流速、材质要求、是否自清洗、电缆长度、安装方式、通讯要求、数量和投运时间。
量程、材质、自清洗、电缆长度及安装组件请结合现场条件，在订货前通过正式配置清单确认。
