ONLINE TURBIDITY ANALYZER

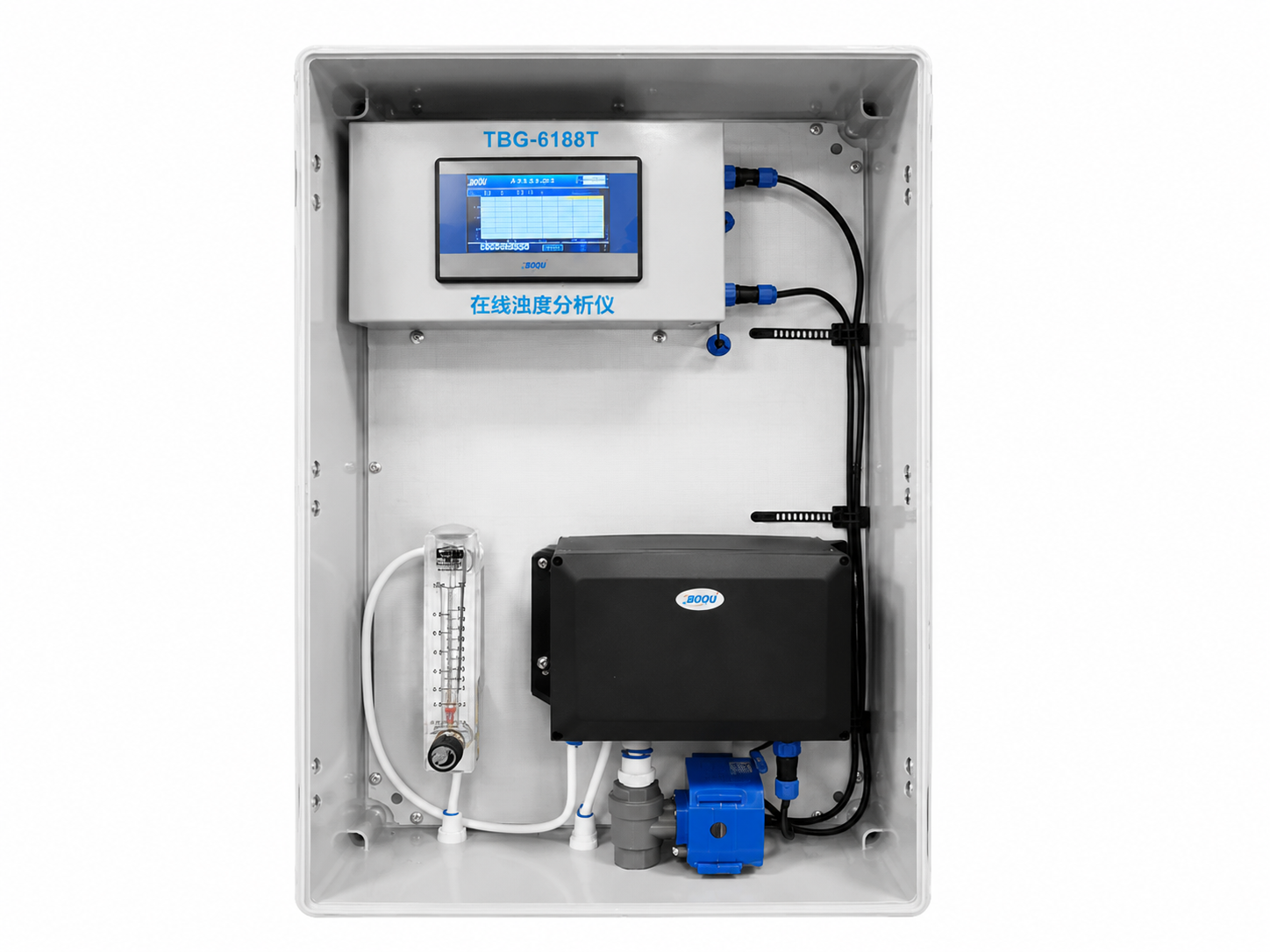

TBG-6188T 型在线浊度分析仪

将数字浊度传感器、消泡池、测量池与水路集成于一体，服务连续的水样浊度在线监测。

系统在仪器端查看和管理测量数据、完成标定等操作。水样经消泡后进入测量池，减少气泡对测量的影响；接入进水管和出水管后即可开展测量。

0-2 / 0-5 / 0-20 NTURS485 数据输出壁挂式一体化安装

查看技术规格

产品型号: TBG-6188T
测量参数: 浊度
测量范围: 0-2 / 0-5 / 0-20 NTU
通讯接口: RS485
安装方式: 壁挂式
工作电源: 100-240V

INTEGRATED MEASUREMENT SYSTEM

从进水到测量，一体化配置水路

通过集成化设计，减少现场搭建浊度传感器水路的工作量。仪器配有数字浊度电极、浊度分析仪、消泡池、测量池和水路，内部线路与传感器已完成连接。

↘

接管即可测量

只需接入一根进水管和一根出水管；电源线与通讯输出线位于仪器左侧上部。

○

消泡后进入测量池

数字浊度传感器自带消泡池，水样经消泡后再进入浊度测量池。

⌁

保持水样流通

细小水样流经消泡池后进入测量池，在流通状态下采集水样浊度数据。

↻

智能排污

仪器支持智能排污；传感器每天可打开排污阀减少杂质堆积，清洗时间可调。

OPERATION & DATA

触控操作、历史数据与系统联接

触摸屏操作系统覆盖主页面、历史数据（历史曲线）、标定和系统设置；仪器可通过数字通讯接入中控室或上位机。

STARTUP

上电自动冲洗

设备上电后自动冲洗 2 分钟，完成后进入正常测量状态。

HISTORY

历史数据与曲线

可查看数据记录与历史参数曲线；可插入优盘，按起始时间导出数据。

CONNECT

RS485 与远程传送

提供 RS485 数据输出，方便中控室或上位机集成；远程数据传送为选配。

APPLICATION SCENARIOS

面向供水系统的浊度在线监测

说明书列举的适用水样场景包括泳池水、饮用水和管网二次供水等。安装时应选择通风干燥的室内位置，并为操作、维护和校准预留空间。

▣

泳池水

用于泳池水浊度数据的连续监测与现场查看。

♧

饮用水

用于饮用水浊度的在线数据采集与分析。

⌂

二次供水

用于管网二次供水场景的水质浊度监测。

▤

壁挂式安装

建议仪器安装位置略高于排水水位，保证排水顺畅并便于后续维护。

TECHNICAL SPECIFICATIONS

说明书已确认的技术规格

以下信息依据《TBG-6188T 型在线浊度分析仪使用说明书》产品概述及安装章节整理。具体量程与项目配置以正式选型确认文件为准。

系统型号	TBG-6188T
测量参数	浊度
测量范围	0-2 NTU、0-5 NTU、0-20 NTU
分辨率	0.01 NTU
精度	0-2 NTU 量程：±2% 或 ±0.02 NTU，取较大值；大于 2 NTU 量程：±5% 或 ±0.5 NTU，取较大值。
通讯接口	RS485
工作电源 / 功率	100-240V / 小于 20W
进水 / 排水口径	进水 6mm（2分快插接头）；排水 10mm（3分快插接头）
工作环境	温度 0-50℃；相对湿度不大于 85%RH（无冷凝）
来水条件	来水压力不大于 0.3MPa；流量不大于 300mL/min
柜体尺寸	400mm × 230mm × 600mm（长 × 宽 × 高）
安装方式	壁挂式安装
