FLUE GAS DESULFURIZATION pH SOLUTION

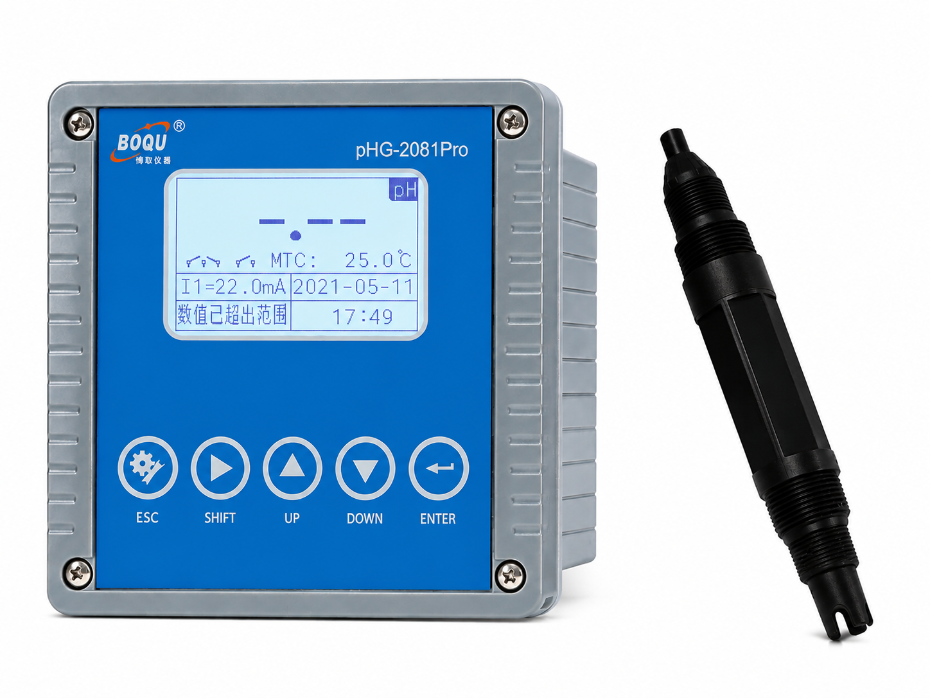

pHG-2081Pro 脱硫 pH 在线分析方案

由 pHG-2081Pro 在线 pH 自动分析仪与 CPH-809X 平头脱硫 pH 电极组成，面向烟气脱硫、石灰水、高粘性浆液及工业废水等复杂介质的连续 pH 监测。

平头电极降低浆液在传感端的附着，仪表提供现场显示、两路4–20mA、RS485 Modbus RTU、报警与清洗控制接口，便于接入脱硫过程控制系统。

系统 pH 范围
0–14pH

电极测量温度
0–80℃

模拟输出
两路4–20mA

数字通讯
RS485 Modbus RTU

SOLUTION VALUE

为脱硫浆液工况设计

平头抗附着
平头结构减少浆液和粘性介质在电极表面的附着，降低高污染工况下的清洗频率。

抗污染参比
凝胶电解质与抗污染隔膜结构，减少硫化物和颗粒物沉积对长期测量的影响。

过程信号接入
两路4–20mA与RS485通讯可接入PLC、DCS或数据采集系统。

报警与清洗
三路继电器可配置高限、低限报警及周期清洗功能，支持现场过程管理。

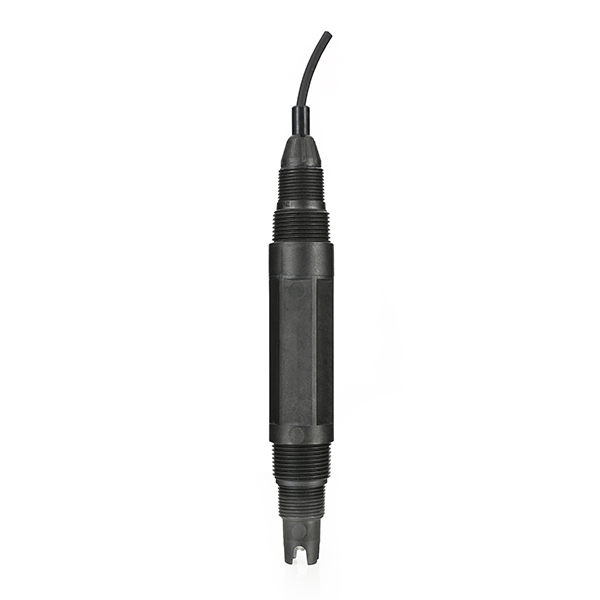

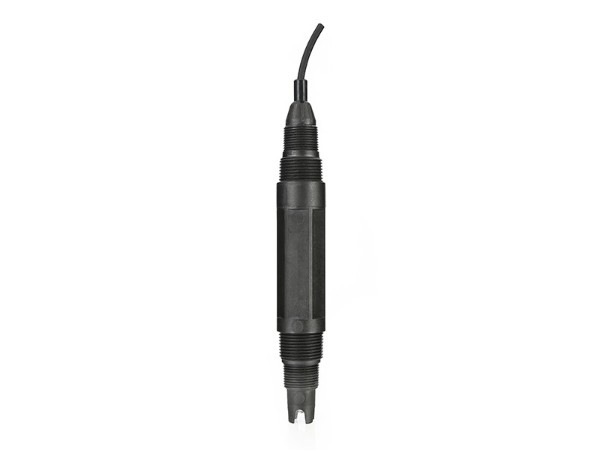

CPH-809X SPECIFICATIONS

pHG-2081Pro SPECIFICATIONS

产品型号 / 类型	pHG-2081Pro / pH在线自动分析仪
仪表测量范围	-2.00–16.00pH；-2000–2000mV。组合方案实际pH范围以CPH-809X电极0–14pH为准。
测量精度	pH ±0.01pH；ORP ±1mV；温度±0.5℃
温度补偿	NTC30k、Pt1000、NTC10k、NTC2.252k；温度测量范围-30.0–130.0℃
输出 / 通讯	两路4–20mA输出；RS485 Modbus RTU
继电器	三路，最大负载5A/250V AC或5A/30V DC
数据功能	支持数据记录、历史数据及历史曲线查看
电源 / 功耗	100–240VAC，50/60Hz，可选24VDC / 4W
尺寸 / 重量 / 防护	144×144×104mm / 0.9kg / IP65
语言	简体中文、繁体中文、英文、俄文

MEASUREMENT & CONTROL

01｜浆液在线测量
CPH-809X直接接触脱硫浆液，平头结构减少颗粒与粘性物质在测量端积聚。

02｜现场显示补偿
仪表显示pH、温度、输出及继电器状态，并可结合匹配温度传感器进行自动温度补偿。

03｜控制系统传输
通过4–20mA或RS485 Modbus RTU将测量结果传输至现场控制系统。

04｜报警清洗管理
利用高低限报警及周期清洗继电器，配合现场执行设备开展过程控制和维护。

APPLICATIONS

烟气脱硫	适用于电厂锅炉烟气脱硫过程及其他湿法脱硫系统的浆液pH在线监测。
石灰水与浆液	适用于石灰水、高粘性液体及含较高颗粒物浆液的pH测量。
工业废水	适用于工业废水和环保水处理过程中的pH监测与调节。
选型边界	实际配置应结合浆液浓度、颗粒特性、温度、压力、安装位置、电缆长度、清洗条件及控制系统接口确认。

INSTALLATION & MAINTENANCE

安装姿态	电极应与水平方向保持15°以上倾斜，避免水平或倒置安装，减少浆液在平头表面积聚。
管路布置	通过上下3/4NPT管螺纹安装；建议在电极上下游设置隔离阀，安装位置应避开湍流和气泡集中区域。
密封要求	螺纹连接处应可靠密封，防止浆液泄漏及安装部件受腐蚀。
校准	建议采用pH7.00与pH4.00或pH9.18缓冲液进行两点校准，校准前应清除电极表面残留浆液。
清洗	运行周期结束后用去离子水冲洗平头及螺纹连接处；高颗粒工况可用软毛刷轻扫表面，避免硬物刮擦。
停用保存	长期停用超过7天时，应将电极平头浸泡于3.3mol/L KCl溶液中，禁止干存，并做好电缆接口防潮。
