ONLINE TOTAL ORGANIC CARBON ANALYZER

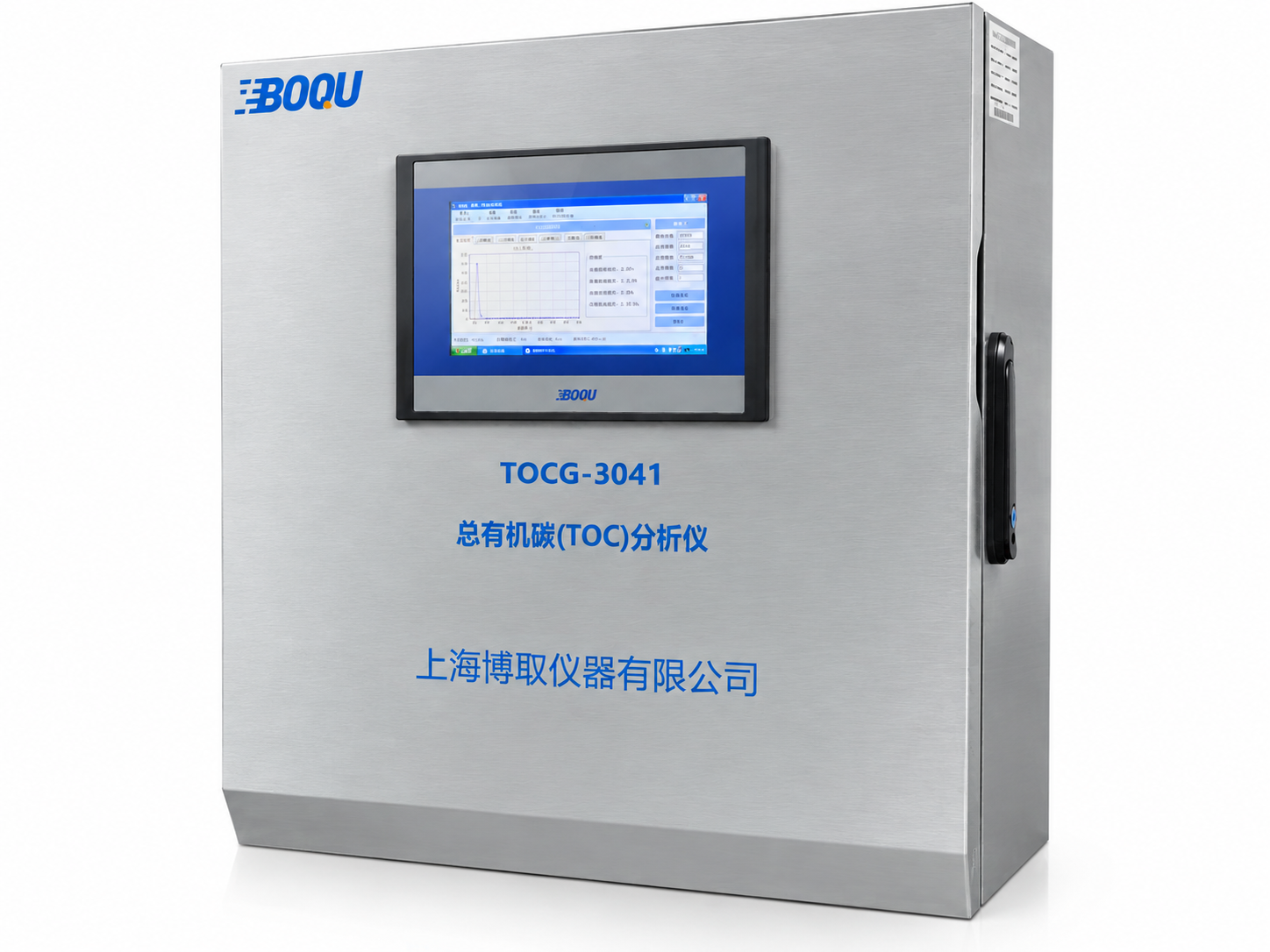

TOCG-3041 在线总有机碳分析仪
采用紫外氧化-电导率差值法测定水样中的总有机碳浓度，适用于制药纯化水与注射用水、半导体超纯水及电厂去离子水等低TOC水系统。
水样经蠕动泵驱动，依次通过氧化前传感器、双紫外灯石英反应管和氧化后传感器，根据电导率变化计算TOC结果。
TOC检测范围
0.1–1500.0µg/L
0.1–1500.0µg/L
检测精度
0.1µg/L
0.1µg/L
准确性误差
±4%
±4%
响应时间
15分钟以内
15分钟以内
MEASUREMENT PRINCIPLE
紫外氧化与双电导率检测
01｜稳定输送水样
蠕动泵带动水样缓慢流过特氟龙管路，建立连续、稳定的检测流程。
蠕动泵带动水样缓慢流过特氟龙管路，建立连续、稳定的检测流程。
02｜采集氧化前电导率
第一只传感器采集水样进入紫外反应室前的电导率值G1。
第一只传感器采集水样进入紫外反应室前的电导率值G1。
03｜双紫外灯氧化
185nm和254nm紫外光使水样中的有机物氧化并生成二氧化碳，引起电导率变化。
185nm和254nm紫外光使水样中的有机物氧化并生成二氧化碳，引起电导率变化。
04｜计算TOC结果
第二只传感器采集氧化后的电导率值G2，系统根据G2与G1的差值计算总有机碳含量。
第二只传感器采集氧化后的电导率值G2，系统根据G2与G1的差值计算总有机碳含量。
TECHNICAL SPECIFICATIONS
产品技术规格
| 产品型号 / 名称 | TOCG-3041 / 在线总有机碳分析仪 |
|---|---|
| 检测原理 | 紫外氧化-电导率差值法 |
| TOC检测范围 | 0.1–1500.0µg/L |
| 检测精度 | 0.1µg/L，适用条件为水样电导率＜1.0µS/cm |
| 电导率检测范围 | 0.055–6.000µS/cm |
| 准确性 / 重复性 | 准确性误差±4%；重复性误差≤2% |
| 分析 / 响应时间 | 最短分析间隔1分钟；响应时间15分钟以内 |
| 样品温度 | 0–100℃ |
| 零点 / 量程漂移 | ±2%/D / ±2%/D |
| 电源 / 功率 | 220±22V AC，50±1Hz / 60W |
| 尺寸 / 重量 | 约450×520×250mm / 10kg |
| 安装环境 | 环境温度0–40℃；相对湿度≤85% |
OPERATION & DATA
触摸操作与数据管理
配方管理
可创建、修改、选择和管理不同检测配方，适配在线或离线样品分析流程。
可创建、修改、选择和管理不同检测配方，适配在线或离线样品分析流程。
操作与报警记录
支持操作日志查询及超出配方报警上限的数据浏览，便于运行过程追溯。
支持操作日志查询及超出配方报警上限的数据浏览，便于运行过程追溯。
历史数据查询
存盘浏览界面可按开始和结束时间筛选历史检测数据。
存盘浏览界面可按开始和结束时间筛选历史检测数据。
U盘导出
支持使用FAT32格式U盘导出操作日志及历史检测数据。
支持使用FAT32格式U盘导出操作日志及历史检测数据。
CALIBRATION & VERIFICATION
校准与系统适用性验证
| 零点校准 | 用于减少两只CO2传感器之间的微小差异，提高低TOC水样检测精度。 |
|---|---|
| 测试校准 | 使用零点水与0.500mg/L蔗糖溶液，在量程范围内调整线性偏差。 |
| 系统适用性 | 使用检查用水、500µg/L蔗糖溶液和500µg/L苯醌溶液评价仪器氧化性能。 |
| 线性校准 | 通过多点标准溶液建立并保存标准曲线，完成量程范围内的线性修正。 |
| 建议周期 | 零点校准和测试校准每3–6个月；系统适用性验证每6个月。更换紫外灯后应重新实施相关校准。 |
APPLICATIONS
典型应用场景
| 制药实验检测 | 适用于注射用水、纯化水的实验室离线TOC检测。 |
|---|---|
| 制药水系统 | 适用于制药行业纯化水和注射用水系统的TOC在线监测。 |
| 半导体超纯水 | 适用于半导体工业超纯水制备系统及晶片工艺过程的TOC监测。 |
| 电厂去离子水 | 适用于电厂去离子水制备过程中的TOC在线监测。 |
| 水样边界 | 仪器主要用于去离子水等低浓度、低电导率水样；含可见不溶性微粒的水样应在进样管前安装微粒过滤器。 |
INSTALLATION & MAINTENANCE
安装与维护要点
水平稳固安装
仪器应放置在承重能力足够的水平台面，四周预留维护和维修空间。
仪器应放置在承重能力足够的水平台面，四周预留维护和维修空间。
开机与管路冲洗
开机预热后，测量样品前建议用高纯水冲洗30分钟；长期停用后应延长冲洗时间。
开机预热后，测量样品前建议用高纯水冲洗30分钟；长期停用后应延长冲洗时间。
紫外灯维护
紫外灯建议连续使用约5000小时或6个月后结合系统适用性结果评估更换。
紫外灯建议连续使用约5000小时或6个月后结合系统适用性结果评估更换。
泵管维护
蠕动泵管建议按离线使用条件每年更换，并在更换管路后充分冲洗系统。
蠕动泵管建议按离线使用条件每年更换，并在更换管路后充分冲洗系统。
FAQ
常见问题
TOCG-3041采用什么检测原理？
仪器采用紫外氧化-电导率差值法。水样经过紫外反应室前后分别测量电导率，根据有机物氧化生成二氧化碳后引起的电导率变化计算TOC值。
仪器的TOC检测范围是多少？
TOC检测范围为0.1–1500.0µg/L；在水样电导率低于1.0µS/cm的条件下，检测精度为0.1µg/L。
适合测量哪些水样？
主要适用于制药纯化水和注射用水、半导体超纯水、电厂去离子水等低TOC、低电导率水样，不适用于未经处理的高颗粒或高悬浮物水样。
水样中含有可见颗粒怎么办？
应在进样管前安装微粒过滤器，防止仪器内部管路堵塞；固体悬浮物含量较高时，应定期检查并更换过滤器。
支持哪些校准和验证功能？
支持零点校准、测试校准、系统适用性验证和线性校准，可根据运行周期和质量管理要求开展校准验证。
历史数据能否导出？
可以。仪器支持历史数据查询及操作日志浏览，可通过FAT32格式U盘导出相关记录。
资料说明：本页依据《TOCG-3041电导法在线总有机碳分析仪使用说明书》整理。水样条件、过滤装置、进出水管路、校准溶液、安装环境及项目配置请以正式选型和项目确认文件为准。
