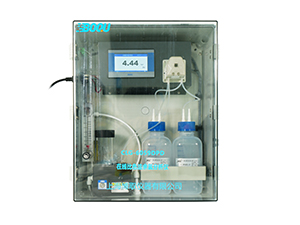

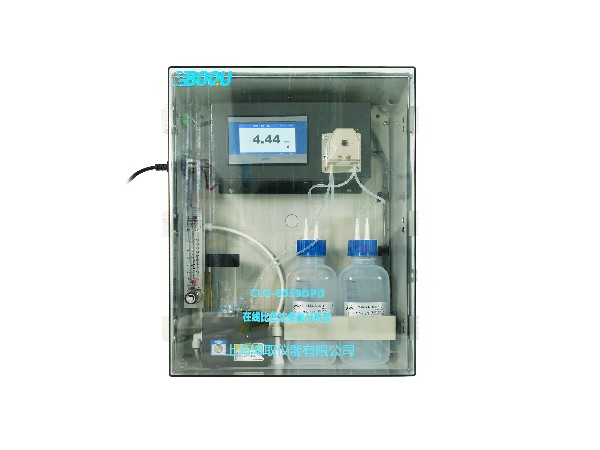

BOQU · DPD比色法余氯在线分析仪

CLG-6059DPD
余氯在线分析仪

DPD 比色法 · 自动加试剂 · 数据与报警接入

适用于加氯消毒过程和饮用水管网的余氯在线自动检测。系统通过自动加试剂完成比色测量，支持数据存储、U盘导出、4–20mA、RS485 Modbus RTU及报警输出。

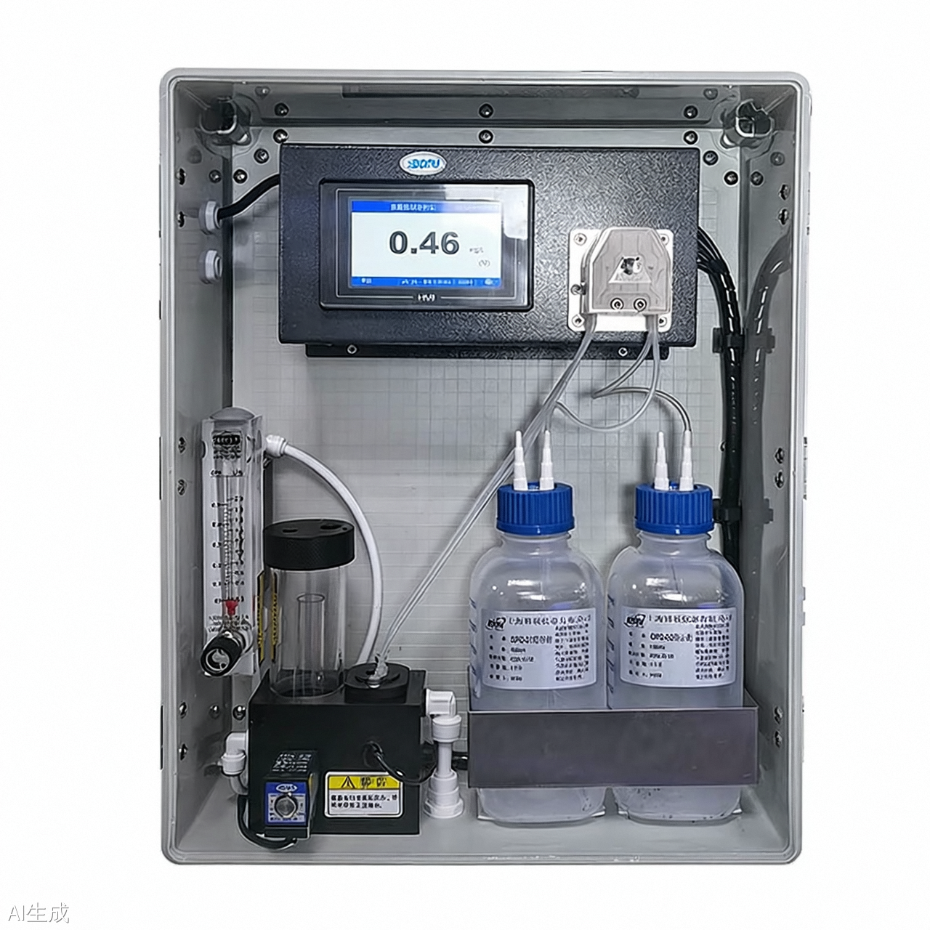

22-CLG-6059DPD 余氯在线分析仪-AI 生成图片:9:24

0.00–10.00mg/L 余氯量程

约180秒单次测量时间

RS485Modbus RTU

2路继电器报警输出

WHY CLG-6059DPD

自动比色检测，帮助消毒余量稳定受控

以DPD比色法进行余氯在线分析，覆盖取样、加试剂、比色测量、数据记录与系统接入，减少人工检测频次并保留运行记录。

DPD比色法

自动加入试剂并完成比色测量，适用于余氯浓度在线自动检测。

自动与手动模式

支持自动或手动模式，测量间隔可在120–86400秒范围内设置。

数据可追溯

保留历史数据与校准数据，并支持U盘导出。

多种接入接口

提供4–20mA、RS485 Modbus RTU与两路继电器报警输出。

MEASUREMENT FLOW

取样、加试剂、比色与信号输出自动完成

将可控流量水样引入仪器，经试剂反应与比色检测后输出余氯结果，并可记录或上传数据。

代表性取样靠近取样点布置，缩短响应时间

自动加试剂水样调整与DPD显色反应

比色测量输出余氯浓度及历史记录

信号接入4–20mA、RS485及报警继电器

TECHNICAL SPECIFICATIONS

核心技术参数

测量与数据

测量方法: DPD比色法
余氯量程: 0.00–10.00 mg/L（ppm）
精度（0–5mg/L）: ±5%测量值或±0.03mg/L，取较大者
精度（5–10mg/L）: ±10%测量值
分辨率: 0.01 mg/L（ppm）
测量间隔 / 单次时间: 120–86400秒 / 约180秒
数据存储: 支持U盘导出

接口与运行条件

显示屏: 4.3寸彩色液晶触摸屏
模拟输出: 4–20mA，最大负载500Ω
数字通讯: RS485 Modbus RTU
报警输出: 2路，5A/250VAC或5A/30VDC
电源: 100–240VAC，50/60Hz
样品流速 / 压力: 250–1200mL/min / 约1bar，≤1.2bar
尺寸 / 重量: 500×400×200mm / 6.5kg（不含试剂）

PROJECT SELECTION

项目确认信息

试剂型分析仪的稳定运行同时取决于水样、试剂维护和数据接入条件，询价时建议一次性明确以下信息。

水样与工况

确认余氯范围、样品温度5–40℃、流速250–1200mL/min及进样压力条件。

安装与管路

确认壁挂位置、取样点距离、进出水和废液排放的管路条件。

信号与维护

确认4–20mA、RS485、报警点及试剂补充、校准和维护安排。

APPLICATIONS

适用场景

加氯消毒过程在线监测消毒余量，辅助稳定加氯控制。

饮用水管网持续跟踪管网余氯浓度变化。

自动比色监测项目适合需要试剂比色法与数据留存的余氯监测点。

INSTALLATION NOTES

安装与运行要点

室内壁挂安装，避开日光直射并预留操作和检修空间。
尽量靠近取样点，建议距取样点2–3米以内。
出水和废液管路尽量短，出口直接通大气并保持畅通。
试剂具有腐蚀性，配置、更换和维护应由受过培训的人员进行。

FAQ

常见问题

1. CLG-6059DPD采用什么测量方法？

采用DPD比色法，自动加入试剂并对水样进行比色测量。

2. 设备的余氯量程和测量周期是多少？

标准量程为0.00–10.00mg/L，测量间隔可在120–86400秒内设置，单次测量时间约180秒。

3. 可以接入PLC或中控系统吗？

可通过4–20mA、RS485 Modbus RTU和两路继电器报警输出接入现场控制系统。

4. 报价和安装前需要确认什么？

请提供余氯范围、样品温度、流速和压力、安装位置、信号通讯需求、报警点、数量和交期。

资料依据：CLG-6059DPD余氯在线分析仪产品说明书 CN V1.00。试剂消耗、安装条件及参数设置以正式选型确认和项目现场工况为准。

CLG-6059DPD 余氯在线分析仪
