BOQU · 燃烧法TOC在线监测

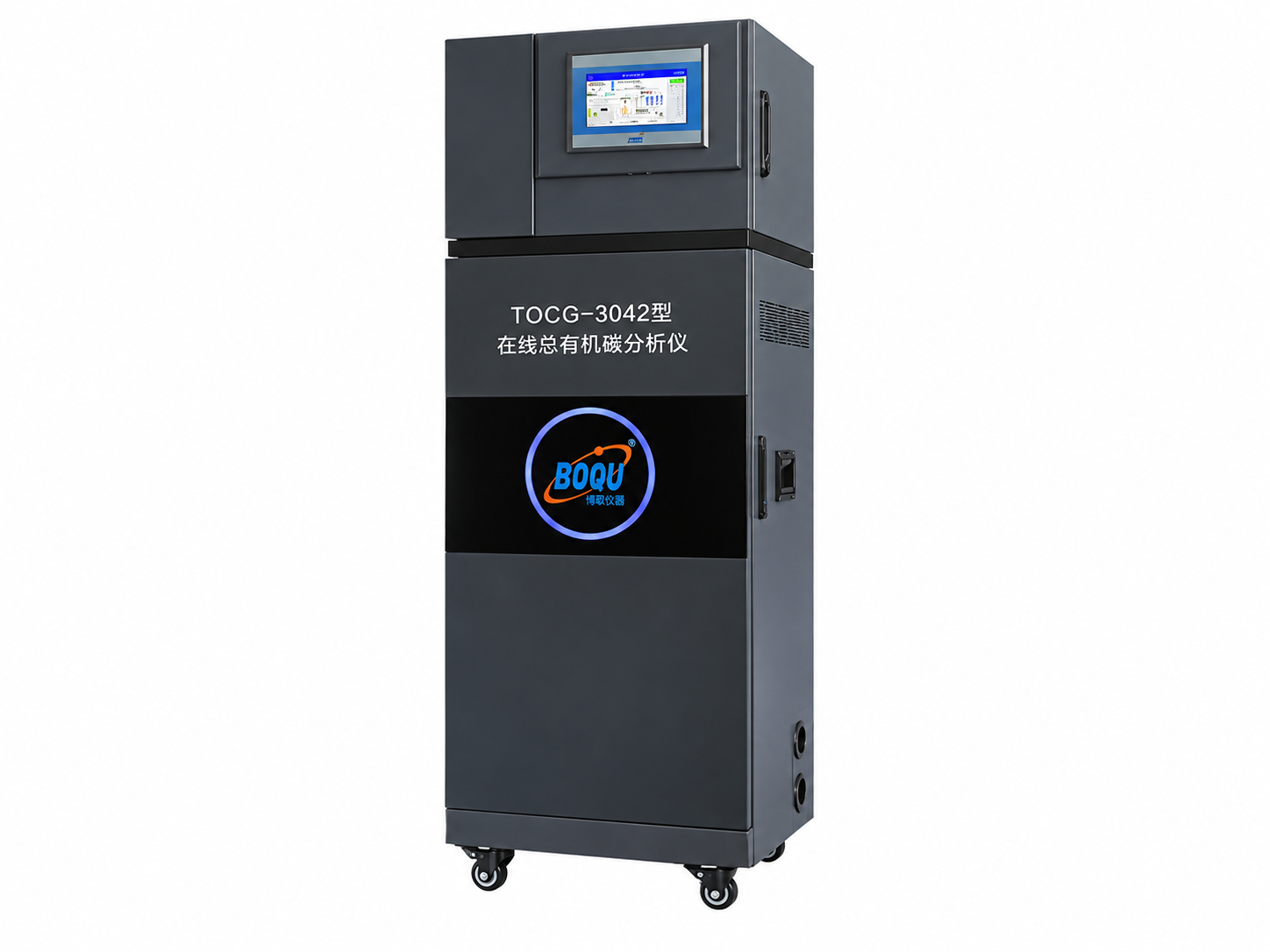

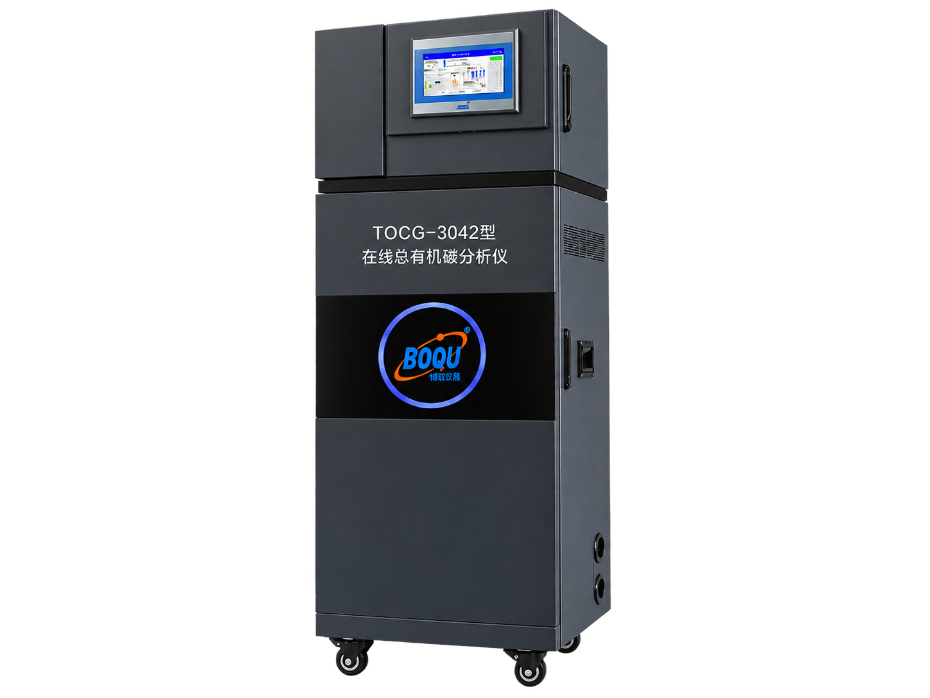

TOCG-3042总有机碳（TOC）水质在线自动监测仪
高温催化燃烧氧化 · NDIR红外检测 · TOC/COD双量程
采用铂催化剂高温燃烧氧化法，配合高灵敏度NDIR检测器与高精度注射泵进样系统，适用于地表水、市政污水及工业废水TOC连续在线监测，支持多种接口输出与自动标定。
0–1000 mg/LTOC 可扩展量程
约15 min测量周期
±5%示值误差
≥168 h最小维护周期
为高要求排放口建立稳定、可接入的TOC在线监测
从检测方法、测量效率到数据接入和运维成本，逐项解决在线TOC监测的常见痛点。
高温催化燃烧氧化
铂催化剂燃烧管实现彻底氧化，配合NDIR非色散红外CO₂检测器，检出下限低、抗干扰能力强，适用于复杂水样。
TOC/COD双量程
TOC 0-100/0-1000 mg/L、COD 0-500/0-1000 mg/L可选，支持量程扩展，同一台设备满足不同排放口需求。
15分钟快速测量
约15分钟完成一次完整测量，支持单次、间隔和整点三种模式，满足实时监测与趋势分析需求。
全接口数据对接
RS232 + RS485 + 4-20mA + RJ45以太网，数字/模拟/网络三路输出，轻松对接数采仪与环保监控平台。
低运行成本
试剂消耗量少，最小维护周期≥168小时，具备省气模式，显著降低日常运行费用。
可靠无人值守
试剂/纯水不足报警、燃烧炉温失控保护、浓度上限报警，3年历史数据存储，自动标定与自动核查。
燃烧氧化—NDIR检测，从水样到数据的完整路径
样品经加酸吹气除无机碳后进入高温燃烧管，氧化生成的CO₂由红外检测器定量，数据处理后换算为TOC浓度。
检测流程
- 采样与预处理：水样经过滤后进入系统，注射泵精确计量进样体积
- 加酸吹气除IC：加入盐酸并曝气，除去无机碳（IC），避免干扰
- 高温催化燃烧：样品注入铂催化剂燃烧管，在高温下将有机碳彻底氧化为CO₂
- 冷凝除水与过滤：气体经冷凝器除水、卤素洗涤器除干扰气体
- NDIR检测：非色散红外检测器测定CO₂浓度
- 数据换算与输出：系统将CO₂含量换算为TOC/COD浓度，通过多种接口输出
执行标准：Q/310BQ201002-2025《总有机碳（TOC）水质在线自动监测仪》
NDIR 红外检测器
非色散红外CO₂定量检测
高温燃烧炉
铂催化剂，TOC彻底氧化为CO₂
冷凝器
除水除湿，卤素洗涤除干扰
高精度注射泵
精确计量，进样体积可控
多通道阀组
流路切换，多通路选通
触控显示屏
10.2英寸触摸屏，操作直观
试剂瓶组
4路试剂，3～4周更换周期
电源/控制模块
数据处理，多接口输出
技术参数
所有参数均来自TOCG-3042使用说明书，具体配置以出厂标定为准。
| 检测方法 | 高温催化燃烧氧化法 + NDIR非色散红外CO₂检测 |
|---|---|
| 测量范围 |
TOC：0～100.0 mg/L、0～1000.0 mg/L，可扩展 COD：0～500.0 mg/L、0～1000.0 mg/L，可扩展 |
| 测量周期 | 约15分钟（单次/间隔/整点测量可选） |
| 示值误差 | ±5% |
| 重复性 | ±5% |
| 零点漂移 | ±5% |
| 量程漂移 | ±5% |
| 电压稳定性 | ±5% |
| 环境温度稳定性 | ±5% |
|---|---|
| 实际水样比对 | ±5% |
| 最小维护周期 | ≥168小时 |
| 显示 | 10.2英寸电阻式触摸屏，1024×600 |
| 历史数据 | 可存储、查询3年历史数据及报警信息 |
| 标定模式 | 手动标定、自动标定两种模式 |
| 工作电源 | AC 220V±10%，50±0.5Hz |
| 工作环境温度 | 5～40℃ |
外形尺寸与重量参数待技术确认后补充；0-1000 mg/L扩展量程的具体配置及对应精度，需在选型时确认。
数据、报警和采样控制一次接入
数字、模拟、网络三路输出齐备，外加两路开关量控制，满足各类数采仪与监控平台对接需求。
数字通讯
RS232 + RS485（DB9接口），支持Modbus协议，可直接对接数采仪和上位机系统。
模拟量输出
4-20mA模拟量输出，电流值与测量值对应，兼容传统PLC和DCS系统。
以太网
RJ45以太网接口，支持网络传输，可直接对接环保监控平台和数据中心。
分瓶采样
OUT1开关量输出，可控制外置分瓶采样器进行自动采样留样工作。
超标留样
OUT2浓度超限时触发开关量信号，控制分瓶采样器进行超标留样。
开关量反控
IN1/IN2两路开关量输入，外部信号可触发仪器开始测量。
典型应用场景
覆盖市政、工业、地表水等多个领域，满足不同场景的TOC在线监测需求。
工业废水排放口
化工、制药、印染、食品加工等行业废水排口TOC在线监测，满足排污许可与自行监测要求。
市政污水厂进出水
污水处理厂进水、出水TOC连续监测，评估处理效果，保障出水水质稳定达标排放。
地表水与水源地
河流、湖泊、水库等地表水环境质量监测，以及饮用水源地TOC自动监测预警。
环保平台对接
支持HJ 212协议数据上传，无缝对接各级环保监管平台，满足联网验收要求。
安装条件和站房要求
参照HJ 353-2019水污染源在线监测系统安装技术规范，把站房、水路和电气一次确认清楚。
站房与水路
- 新建监测站房面积不小于15㎡，尽量靠近采样点（距离不宜大于50m）
- 环境温度5～30℃，安装空调（来电自启动）和采暖设备
- 电力负荷不小于5kW，配置稳压电源，可靠接地，有防雷措施
- 有合格的给、排水设施，使用自来水清洗仪器
- 采样取水系统采用硬质PVC或PPR管材，严禁使用软管
- 设置过滤设施，防止杂物和粗颗粒悬浮物损坏采样泵
- 废液使用高密度聚乙烯塑料桶收集，3～4周集中处理一次
电气与接口
- 落地安装，有防震措施，仪器周围预留维护空间
- 高温设备区域严禁烟火，避开可燃物
- RS232/485、4-20mA、RJ45多种信号输出，按需接线
- OUT1分瓶采样、OUT2超标留样两路开关量输出
- 水泵接口可接≤400W自吸泵或潜水泵
- 完善的接地装置和避雷措施，防盗防破坏设施
- 不得位于通信盲区，配备灭火器
站房与采样系统
采样→前置过滤→仪器分析→数据上传→废液收集完整流程，站房面积≥15㎡，采样距离≤50m。
接口板与信号接线
RS485/232、4-20mA、RJ45以太网三路数字输出，两路开关量输入输出，水泵控制接口。
检测原理流程
进样→加酸除IC→高温燃烧→冷凝除水→NDIR检测→数据换算→输出，全周期约15分钟。
询价前把量程、现场和接口一次说清
准备好以下信息，我们可以更快给出准确的选型建议和报价。
水样与量程
- 水样类型（地表水 / 市政污水 / 工业废水）
- 正常浓度范围和峰值浓度
- TOC量程需求（0-100 / 0-1000 mg/L）
- 是否需要同时测COD
现场条件
- 排口位置和采样点距离
- 是否已有监测站房，站房面积
- 供电条件和废液收集方式
通讯与对接
- RS485 / 4-20mA / RJ45 选择
- 是否需对接HJ212协议
- 数采仪品牌型号
- 是否需要分瓶采样和超标留样
其他
- 采购数量
- 安装地点和投运时间
- 开票需求
如需询价或技术确认，请联系博取仪器销售热线 400-021-1816，或访问官网 www.shboqu.com。
常见问题
1. TOCG-3042可以同时测TOC和COD吗？
可以。仪器支持TOC与COD双量程，通过内置换算系数计算COD值；默认量程为TOC 0-100/0-1000 mg/L、COD 0-500/0-1000 mg/L，可根据需求扩展。
2. 测量一次需要多长时间？
约15分钟。支持单次测量、间隔测量和整点测量三种模式，可根据现场需求设置。
3. 仪器维护复杂吗？多久维护一次？
最小维护周期≥168小时（约7天）。日常维护主要是检查试剂、纯水和气瓶液位；定期维护包括更换试剂、CO₂吸收剂、催化剂、燃烧管等，周期从2周到24个月不等。
4. 能对接环保数采仪吗？
可以。仪器提供RS232、RS485数字接口和4-20mA模拟接口，还有RJ45以太网口，可对接各类数采仪和监控平台。
5. 废液怎么处理？危险吗？
废液盐酸浓度＜0.1%，属于普通废液。使用高密度聚乙烯塑料桶收集储存，3～4周集中处理一次即可。
6. 询价需要提供哪些信息？
请提供水样类型、大致TOC/COD浓度范围、量程要求、排口位置、站房条件、通讯方式需求、数量和投运时间。
本文档所列参数均来自TOCG-3042使用说明书（Ver.A6）。产品规格如有更改，恕不另行通知，请以实际出厂技术资料为准。
外形尺寸与重量参数待技术确认后补充；如需具体安装尺寸或重量信息，请联系博取仪器销售。
